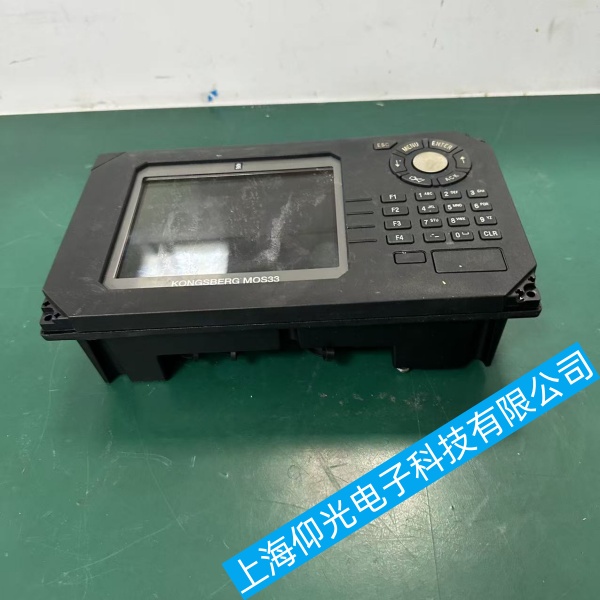

康士伯控制器 MOS33TFT 通讯时断时续故障快速抢修

康士伯控制器 MOS33TFT 通讯时断时续故障快速抢修
设备为压载水系统操作屏，主通讯为CAN 总线，少数搭配 RS485，时通时断核心诱因：接线端子氧化松动、终端电阻异常、供电不稳、机舱强电磁干扰、总线节点故障、收发芯片虚焊 / 老化、固件参数冲突，按由简到繁断电排查。
一、康士伯控制器 MOS33TFT现场快速隔离复位
断开面板 DC24V 电源，拔掉全部 CAN、RS485、USB 线缆，静置 10 分钟释放余电；
搭建最小通讯系统：仅保留 MOS33TFT+1 台 DPU，总线两端加装 120Ω 终端电阻，空载上电测试；
最小系统稳定：总线上某一台 DPU / 阀门模块故障，分段断开节点定位坏设备；
最小系统依旧断断续续：故障在 MOS33TFT 本机硬件或通讯配置。
系统软复位：开机长按功能键进入 BOOT 菜单重启，清空通讯缓存卡死故障。
二、康士伯控制器 MOS33TFT外部 24V 供电排查
额定 DC24V，允许 21.6–26.4V 稳定输入
万用表监测上电瞬间电压：
负载时电压跌至 20V 以下、跳动剧烈：机舱电源功率不足、线缆压降大、端子氧化；加粗电源线，紧固端子排，加装直流滤波模块；
电源纹波过高：远离变频器、压载泵动力电缆，增加磁环抑制杂波；
检查本机保险、电源输入端子，氧化虚接会间歇掉电，通讯频繁断线。
三、康士伯控制器 MOS33TFTCAN 总线物理线路排查
1. 接线与端子检查
CAN-H、CAN-L 严禁接反，端子铜片盐雾发黑：无水乙醇擦拭，紧固压线螺丝，禁止虚接；
通讯屏蔽双绞线，屏蔽层仅单端接地（MOS 屏侧接地，远端悬空），双层屏蔽两端接地会引入地环流，持续干扰断通讯；
线缆破损、双绞线散开长度＞5cm：信号反射失真，整段更换专用屏蔽 CAN 线。
2. 终端电阻标准检测（必测）
总线首尾两端各 1 只 120Ω 终端电阻，中途禁止额外加装：
断电测 CAN-H 与 CAN-L 之间总阻值，标准≈60Ω；
阻值＞80Ω：一端电阻脱落、端子断路；阻值＜40Ω：总线某处线间微短路；
电阻受潮阻值漂移：更换船用耐湿 120Ω 金属膜电阻。
3. 总线电压测量判断故障
上电空载测量对地电压：
空闲状态：CAN-H≈2.5V，CAN-L≈2.5V；通讯差分电压约 2V；
电压持续高低跳变、差分幅值不足 1V：存在故障节点持续报错误帧，总线进入 Bus-Off 间歇断开；
CAN-H 对地短路 / CAN-L 对地短路：通讯直接断连，时好时坏多为线缆破皮间歇搭壳。
四、康士伯控制器 MOS33TFT整机总线节点隔离定位故障设备
从总线末端依次断开 DPU、阀门控制器、远程 I/O，每断开一台观察通讯是否稳定；
断开某台设备后恢复正常：该设备 CAN 收发芯片损坏、内部漏电，单独维修或更换；
全节点断开仅留本机仍异常：MOS33TFT 内部 CAN 接口电路故障。
核对所有 DPU 拨码地址：不可重复，地址冲突会抢占总线，数据频繁丢失断联。
五、康士伯控制器 MOS33TFT内部通讯硬件检修
CAN 接口排线 / 插座
拆机查看主板 CAN 端子排、板载 FFC 排线，金手指氧化、弹片变形、虚焊会接触时通时断；橡皮擦拭金手指，补焊松动针脚。
CAN 收发芯片与周边电路
主控 CAN 驱动芯片（SN65HVD230 系列）静电、盐雾腐蚀易性能衰减：
轻敲主板通讯区域，通讯瞬间恢复 / 断开，判定芯片引脚虚焊；热风枪补焊；
TVS 防静电二极管、共模电感、滤波电容漏电：全部更换，消除杂波干扰；
主板供电滤波
通讯芯片 3.3V 供电电解电容鼓包、容量衰减，电压小幅波动即丢通讯，更换低温船用电容。
六、康士伯控制器 MOS33TFT电磁干扰治理
CAN 通讯线缆与动力电缆分层走线，间距≥30cm，禁止同线槽敷设；
通讯线穿过电机、变频器区域加装磁环，双层屏蔽可靠单端接地；
整机柜体加装除湿加热器，盐雾水汽会降低线缆绝缘，间歇漏电干扰总线。
七、康士伯控制器 MOS33TFT软件固件与通讯参数故障
参数核对：MOS 屏与所有 DPU 波特率、CAN 帧格式完全统一，参数不匹配持续校验报错、间歇断连；
恢复出厂通讯配置：BOOT 菜单执行 Factory Reset，清除异常总线缓存、错误地址记录；
固件损坏：通讯底层驱动异常，频繁丢包掉线；使用专用 U 盘重刷匹配 MOS33TFT 完整固件；
总线负载过高：接入 DPU 过多，负载率长期＞80%，加装 CAN 中继器分流。
八、康士伯控制器 MOS33TFT快速故障判定速查
晃动通讯线缆立刻断连 → 端子氧化、排线虚接；
最小系统稳定、多节点上线断线 → 某台 DPU 地址冲突 / 收发芯片损坏；
总线总阻值偏离 60Ω → 终端电阻缺失 / 短路；
机舱变频器启动瞬间断通讯 → 电磁干扰，整改屏蔽与走线；
冷热交替故障加重 → 内部电容、芯片热稳定性差，更换通讯板元件；
硬件线路电压全部正常，仍频繁 Comm Error → 重刷固件重置通讯参数。
九、康士伯控制器 MOS33TFT日常预防措施
每月清洁 CAN 端子，涂抹少量导电膏防盐雾氧化；
每年检测总线终端电阻、屏蔽接地完整性；
控制柜长期除湿，避免水汽腐蚀通讯接口；
新增 DPU 前核对拨码地址，杜绝地址冲突；
通讯线缆单独布线，远离大功率变频、泵机动力线路。
