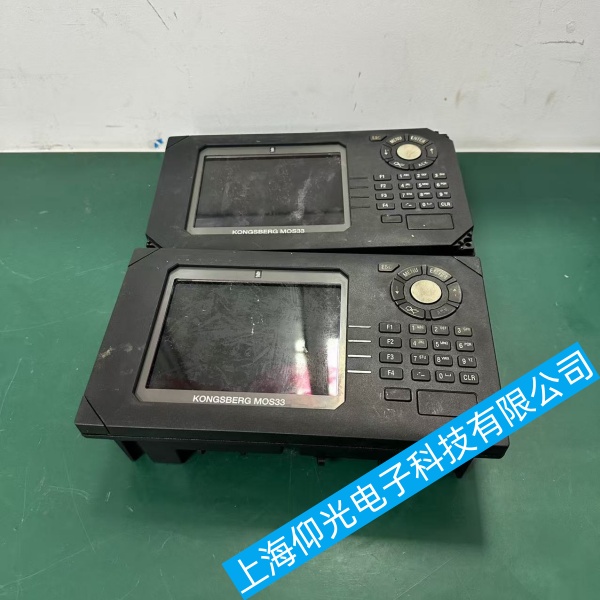

康士伯控制器 MOS33TFT 全部按键无响应故障原因排查与维修教程

康士伯控制器 MOS33TFT 全部按键无响应故障原因排查与维修教程
整机按键完全失灵、屏幕触摸正常，核心诱因：按键 FFC 排线断路 / COM 公共线断开、薄膜按键膜整体腐蚀、按键扫描电路供电异常、固件扫描卡死，按由简到繁断电检修。
一、康士伯控制器 MOS33TFT外部简易复位
断开 DC24V 供电，拔掉 CAN、RS485、USB 全部外接线，静置 10 分钟放电；
单独上电空载运行，测试所有按键；
空载按键恢复：外部总线干扰拉低按键扫描电平；
依旧全部无响应：面板内部硬件故障。
系统软复位：开机长按下方功能键 5 秒进入 BOOT 菜单，选择重启，排除按键扫描程序卡死。
二、康士伯控制器 MOS33TFT供电电压核查
设备整机 DC24V 输入，主板分出3.3V 按键扫描专用供电
万用表测量主板按键接口 3.3V 引脚：
无 3.3V：板上 LDO 稳压芯片损坏、保险电阻开路、滤波电容击穿；更换稳压 IC 与保险电阻；
3.3V 电压大幅跌落：按键矩阵存在整体漏电短路，立刻断电检修按键膜。
排查机舱电源纹波过大：加装直流滤波器，远离变频器、泵动力电缆，电磁干扰会屏蔽按键信号。
三、康士伯控制器 MOS33TFT拆机检查 FFC 扁平排线
MOS33TFT 按键采用薄膜矩阵 FFC 软排线连接主板，公共 COM 线断裂会所有按键失效
断电拆开前盖，松开排线锁扣，拔出按键 FFC 排线；
目视检查：
金手指盐雾氧化、发黑、针脚变形：99% 无水乙醇擦拭金手指，橡皮轻擦氧化层，晾干后插紧锁死卡扣；
排线弯折处发白、裂痕、透光：内部铜箔断线，直接更换同规格 FFC 排线；
通断测量：万用表蜂鸣档测排线 COM 公共通道，全程断路即为排线损坏；
主板插槽针脚：检查插槽弹片变形、腐蚀、脱焊，歪针用镊子扶正，虚焊补锡。
四、康士伯控制器 MOS33TFT薄膜按键面板本体检修
取下整片薄膜按键膜，查看底层导电碳浆：
大面积发白、腐蚀、碳层脱落、水渍盐渍：矩阵回路全部断开，更换整套按键面板；
COM 公共导电条氧化断路：可用导电银漆修补，临时应急；
清洁触点：异丙醇棉签擦拭 PCB 按键焊盘与薄膜导电点，吹干后装配；
短路测试：薄膜受潮层间漏电会拉低扫描电压，全部按键无响应，烘干 4 小时复测。
五、康士伯控制器 MOS33TFT主板按键扫描硬件检修
测量按键矩阵上拉电阻：全部开路 / 阻值漂移，更换排阻；
扫描 IO 引脚检查：CPU 按键输入引脚脱焊、静电击穿，放大镜查看焊点，补焊后测引脚电平；
滤波电容故障：IO 口贴片电容漏电，逐个更换 0603 贴片电容，消除电平异常；
静电损坏：机舱无接地易击穿扫描 IO，主板加 TVS 防静电二极管。
六、康士伯控制器 MOS33TFT软件固件故障
现象：屏幕正常显示，触摸可用，按键完全无识别、BOOT 界面按键也失效
恢复出厂设置：BOOT 菜单执行 Factory Reset，清空异常参数；
重刷匹配 MOS33TFT 固件：按键扫描程序丢失会全盘按键屏蔽；
参数冲突：导入旧配置后按键失效，新建空白参数逐步加载。
七、康士伯控制器 MOS33TFT快速故障判定速记
所有按键失灵，触摸正常 → 优先查 FFC 排线 COM 公共线、3.3V 按键供电；
拆机排线金手指氧化 / 断线 → 清洁或更换排线即可修复；
排线完好、3.3V 缺失 → 维修主板 LDO 稳压电路；
硬件电压线路全正常，BOOT 也无按键 → 重刷固件；
潮湿机舱，薄膜发白腐蚀 → 更换整套按键薄膜面板。
八、康士伯控制器 MOS33TFT日常预防措施
控制柜加装除湿加热器，减少盐雾水汽腐蚀排线与按键膜；
每年拆开清洁 FFC 金手指，涂抹少量导电膏防氧化；
面板可靠接地，避免静电击穿按键扫描电路；
远离大功率变频设备，动力电缆与信号排线分层走线。
