Sperry 船用测深仪 ES 5100 按键自动乱跳故障完整排查与维修方案

Sperry 船用测深仪 ES 5100 按键自动乱跳故障完整排查与维修方案
故障现象：无人操作时菜单乱翻、参数自动更改、频繁弹出功能界面、光标乱跑，船用高湿盐雾环境下高发，按外部面板→排线→供电干扰→主板按键电路→固件顺序检修。

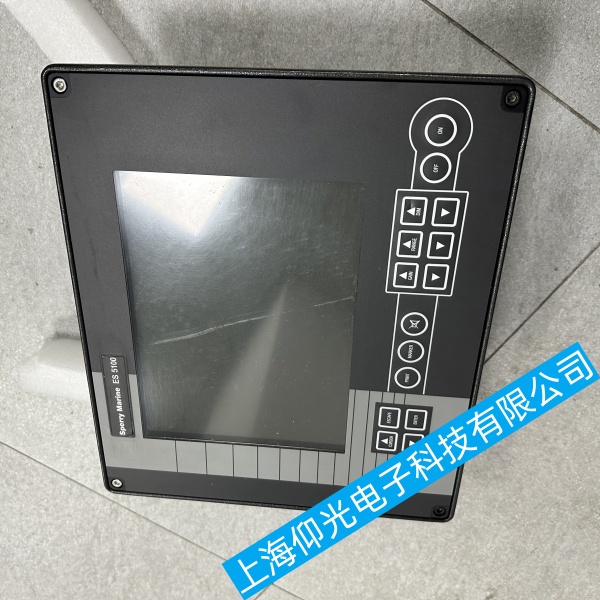

一、Sperry 船用测深仪 ES 5100薄膜按键膜受潮漏电
ES5100 采用一体式薄膜按键，机舱冷凝水、海水雾气渗入夹层，导电银层绝缘下降，行列线路微短路，持续误触发按键信号。
拆机断电，取下前面板薄膜开关排线；仅开机不接按键面板测试
不再乱跳 = 按键膜损坏；依旧乱跳 = 主板电路故障
薄膜深度清洁修复步骤
小心分离薄膜上下两层，棉签蘸 95% 无水酒精擦拭所有导电触点与银浆线路，擦掉盐渍、氧化黑斑
冷风吹干 2 小时，通风静置 24 小时彻底除潮，严禁热风烘烤（薄膜会变形脱层）
贴合时加一层薄绝缘隔离膜，防止再次受潮串扰
判定更换标准：薄膜出现银浆脱落、分层、水渍印无法清除，直接更换原厂按键膜
二、Sperry 船用测深仪 ES 5100按键排线、插头氧化虚接
面板至主控板软排线金手指盐雾腐蚀，轻微漏电造成信号漂移；酒精擦净金手指，重新插紧卡扣
排线长期震动磨损破皮，芯线互相短路，更换同规格排线
面板密封胶圈老化渗水：更换防水密封圈，装配时打薄层硅酮密封胶隔绝湿气
三、Sperry 船用测深仪 ES 5100供电不稳、电磁干扰引发误按键
船电波动、马达 / 雷达干扰会拉高按键 IO 口杂波，主板误判按键按下。
电源输入端并联 1000μF 滤波电容，降低电压纹波；单独分路供电，不和大功率设备共用回路
按键排线远离动力电缆、雷达信号线，间距≥30cm；排线套磁环抑制干扰
整机接地可靠，消除船体地环路带来的静电杂波
四、Sperry 船用测深仪 ES 5100主板按键输入电路故障
按键 IO 口上拉 / 下拉电容漏电、贴片电阻受潮氧化
更换按键回路小容量滤波电容、分压电阻，酒精刷洗主板，低温烘干 24 小时
主控 IO 芯片轻微击穿，浮空电平持续触发按键；无维修条件直接更换主控板
主板内部冷凝积水：整机开盖烘干，电路板喷三防绝缘漆防盐雾漏电
五、Sperry 船用测深仪 ES 5100固件程序异常消抖失效
完全断电静置 30 分钟，长按开机键 10 秒恢复出厂设置，清空异常缓存
恢复后故障依旧：原厂重刷 ES5100 专用固件，修复内部按键消抖算法失效问题
六、Sperry 船用测深仪 ES 5100现场快速分段判断流程
拔掉按键面板排线开机，故障消失→按键膜 / 排线受潮损坏
外接稳压纯净直流电源，乱跳减轻→船上供电、电磁干扰问题
干燥通风处静置 1 天后故障缓解→湿气渗透问题
清洁烘干薄膜后短期复发→密封失效，需换胶圈 + 三防处理
七、Sperry 船用测深仪 ES 5100长期预防措施
每周擦拭面板表面海水水雾，避免液体渗入缝隙
每半年更换前面板防水密封圈，装配补密封胶
设备舱加装除湿装置，减少冷凝水产生
定期给整机电路板补喷三防漆，隔绝盐雾腐蚀
