Sperry 船用测深仪 ES 5100 读数不稳定故障根源分析与完整维修方案

Sperry 船用测深仪 ES 5100 读数不稳定故障根源分析与完整维修方案
故障现象：水深数值持续上下跳动、偶尔跳零 / 跳超大深度、高速时读数丢失、底迹杂乱虚值多。按外部环境→换能器→线路供电→参数设置→主机硬件顺序排查。
一、Sperry 船用测深仪 ES 5100水体与换能器本体
探头海生物结垢、海藻、贝壳覆盖
探头压电陶瓷面附着附着物，声波反射紊乱，回波杂波多。
处理：坞内清水 + 软毛刷清理探头，严禁硬物刮陶瓷面；薄涂船用防污漆，每年进坞维护。
气泡、水流紊流干扰
探头装在螺旋桨后方、船底龙骨 / 流水槽附近，航行时大量气泡包裹探头，真实底回波被掩盖。
处理：低速测试对比；高速跳变严重需移位安装至船底平稳无涡流区域。
换能器进水、线圈半短路、屏蔽破损
万用表测芯线对地有漏电阻值、线圈阻抗偏离标准 50–150Ω；线缆破皮渗水。
处理：更换破损电缆，接头重做双层防水热缩；线圈损坏直接更换同型号换能器。
探头安装倾斜
陶瓷面不平行水底，回波反射偏移，读数漂移；调整法兰找平，保证垂直向下发射。
二、Sperry 船用测深仪 ES 5100线路、接头与供电波动
航空插头氧化、虚接、针脚腐蚀

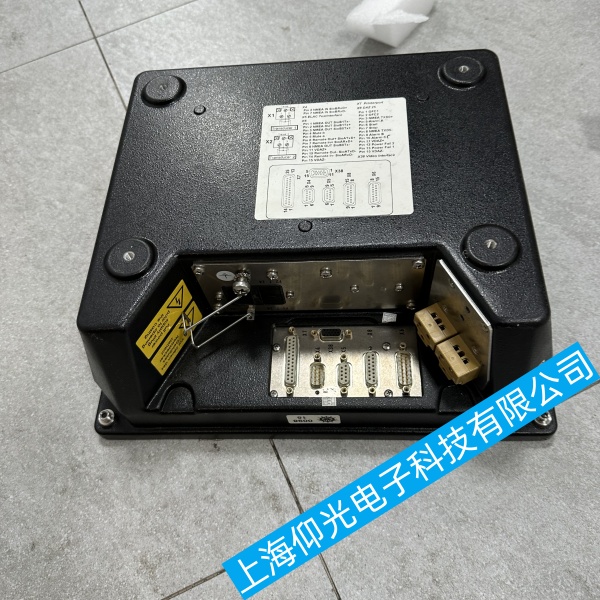

信号时通时断，数值随机跳变。拆开主机后端探头插头、电源插头，砂纸除锈，涂抹船用导电脂锁紧。
强弱电同管布线电磁干扰
换能器屏蔽线与马达、发电机、雷达、逆变器电缆并排走线，引入杂波。
整改：信号线与动力电缆分隔 30cm 以上；屏蔽层仅主机端单端接地，避免地环路干扰；线缆加装磁环滤波。
供电电压不稳、压降过大
船电 12V 低于 10V、24V 低于 19V，发射功率不足，回波采样失真。
处理：主机电源输入端并联大容量滤波电容；单独分路供电，缩短电源线；更换氧化保险座。
三、Sperry 船用测深仪 ES 5100整机参数菜单优化
进入 ES5100 主菜单调整，不用拆机即可改善跳变：
增益 Gain：增益过高会放大水面杂波、气泡噪声，数值疯狂跳动；降低自动增益或手动下调增益，底迹清晰无多余杂点为准。
滤波 Average 平均滤波：调至中高档位，开启数字平滑，抑制瞬时虚假深度跳变。
量程 Range：匹配当前实际水深，不要使用超大量程测浅水区，杂波占比大幅上升。
阈值 Threshold 底噪门限：适度抬高，过滤气泡、船体杂波，只保留真实水底回波。
多设备同频干扰：船上多台测深仪同时工作互相串扰，错开开机或更改设备发射频率。
四、Sperry 船用测深仪 ES 5100主机内部硬件故障
电源板滤波电容老化
电容鼓包漏液，供电纹波大，发射 / 接收电路工作不稳，读数漂移。更换所有电解电容，补焊虚焊引脚。
接收前置放大电路故障
主板接收运放、采样电阻受潮腐蚀，微弱回波放大失真；酒精刷洗主板，低温烘干，更换损坏运放。
内部排线金手指氧化
电源板与主控板连接排线接触不良，信号断续；拔下排线清洁金手指重新插紧。
固件异常
断电静置 30 分钟放电恢复出厂；仍跳变需返厂重刷 ES5100 原厂程序。
五、Sperry 船用测深仪 ES 5100现场快速分段判断流程
低速平稳水域读数稳定、高速乱跳→气泡 / 探头安装位置问题
晃动探头线缆插头数值剧烈变化→接头 / 电缆故障
断开换能器，外接测深模拟器读数正常→外部探头线缆故障
稳压直流电源单独供电依旧跳变→主机内部硬件损坏
六、Sperry 船用测深仪 ES 5100日常预防
每季度清洁所有航空插头，做好防水防锈；
换能器电缆单独穿管敷设，远离机舱动力线；
定期坞检清理探头海洋附着物；
航行时合理调低增益、开启平均滤波，减少杂波干扰。
