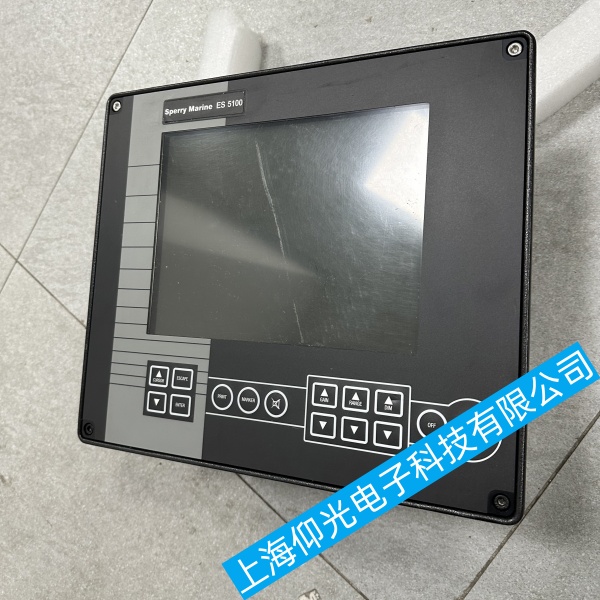

Sperry 船用测深仪 ES 5100 开机几秒自动掉电重启故障完整检修流程

Sperry 船用测深仪 ES 5100 开机几秒自动掉电重启故障完整检修流程
故障特征：上电开机、自检几秒后立刻断电复位、循环反复，无法进入正常测深界面；设备额定供电 DC10–30V，整机功耗约 55W。
排查顺序：外部供电→外接负载（换能器）→整机内部电源板→主控板，由简到繁，无需专用工装即可现场检修。
一、Sperry 船用测深仪 ES 5100外部线路与供电排查
1. 电源电压压降检测（必做）
ES5100 启动瞬间发射换能器，冲击电流大，线路压降超标会触发内部欠压保护、整机掉电重启。
万用表直流档，设备开机瞬间测量机身电源端子电压：
额定 12V 船电：负载电压不得低于 10V；24V 船电不得低于 19V
开机瞬间电压暴跌 2V 以上 = 线路 / 接头故障
检修步骤：
拆开配电盘保险端子、机身电源插头，砂纸清理铜接头盐雾氧化层，加导电膏紧固
电源线线径不足、过长：更换≥1.5mm² 纯铜电源线，缩短走线
单独从电瓶引短线直连主机测试，不再重启则船上布线故障
2. 保险、空开、插头故障
检查主机串联保险（3A 慢熔保险）：保险座氧化、接触电阻大，启动大电流发热断路重启；直接更换保险座 + 新保险
机舱分路空开老化：带载时轻微发热脱扣，换专用船用 DC 断路器
机身航空电源插头：针脚腐蚀、退针、虚接，重新压接或整根更换电源线
3. 电源干扰滤波处理
船上启动马达、逆变器干扰造成电压纹波过大，电源保护误动作：
电源输入端并联 1000μF/50V 电解电容 + 0.1μF 瓷片滤波电容
电源线套磁环，与动力电缆分开敷设，间距≥30cm
二、Sperry 船用测深仪 ES 5100换能器（探头）负载短路 / 漏电
ES5100 开机自检会给换能器输出高频脉冲，探头漏电、线圈半短路会触发过流保护，几秒断电重启。
断开机身背面换能器信号线插头，单独上电测试：
断开后不再重启→换能器或探头电缆故障
依旧重启→故障在主机内部
探头检测方法：
万用表电阻档测线缆芯线与屏蔽地线：正常无穷大；有阻值 = 线缆破皮进水漏电
测换能器线圈阻抗：标准 50–150Ω，阻值偏小 = 线圈半短路，需更换换能器
临时处理：更换水下破损电缆，接头做防水热缩密封，杜绝海水渗入
三、Sperry 船用测深仪 ES 5100主机内部电源板故障
1. 电源板输入滤波电容失效（最常见）
拆机观察电源板电解电容：顶部鼓包、漏液、底部电解液发黑。
失效后果：开机瞬间供电带载能力不足，电压瞬间跌落，整机保护复位
维修：全部更换同规格耐压电解电容（35V/1000μF、25V/470μF），同时补焊电容引脚虚焊点
2. 过流采样电阻、保护二极管损坏
电源板低压输出回路采样电阻烧蚀、TVS 稳压管漏电，上电即触发硬件保护：
肉眼查看板上小功率采样电阻有无发黑开裂
离线测量 TVS 双向稳压管，击穿漏电直接更换
电源芯片（DC-DC 稳压 IC）老化带载能力差，更换同型号电源管理芯片
3. 内部接线、端子氧化
主机内部电源板至主控板排线金手指受潮氧化，拔下排线用无水酒精擦拭，重新插紧锁紧卡扣。
四、Sperry 船用测深仪 ES 5100主控板与复位电路故障
主板复位芯片 / 复位电容漏电：上电后复位引脚持续低电平，设备反复强制重启
更换复位电路小电容、上拉电阻，测量复位电平开机后稳定高电平才算正常
固件 Boot 损坏
断电静置 30 分钟完全放电，长按开机键 10 秒恢复出厂；无效需返厂重刷 ES5100 专用程序
主板受潮腐蚀
海水湿气渗入 PCB 铜箔微短路，无水酒精刷洗整板，低温烘干 24 小时再试机
五、Sperry 船用测深仪 ES 5100快速判定分段测试流程
直连电瓶短电源线开机：恢复正常 = 船上配电线路故障
断开换能器探头开机：恢复正常 = 探头 / 线缆漏电短路
外接稳定直流稳压电源（13.5V/3A）供电：依旧重启 = 主机内部硬件损坏
拆机更换电源板全部电解电容：90% 内部掉电重启故障可修复
六、Sperry 船用测深仪 ES 5100日常预防措施
每半年清洁电源、换能器航空插头，涂抹防水导电膏，避免盐雾氧化虚接
设备舱保持干燥通风，防止冷凝水渗入机身内部腐蚀电路板
换能器电缆穿舱处做好防水密封，杜绝海水渗入线缆
配电回路单独增设直流滤波电容，降低机舱动力设备电压波动干扰
