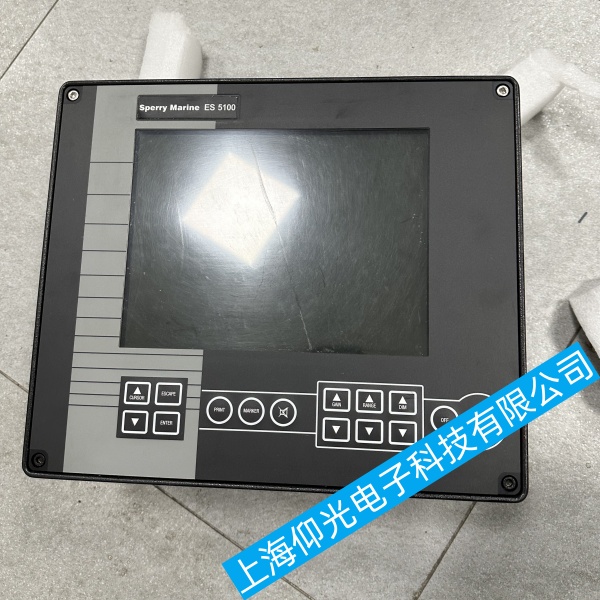

Sperry ES5100 船用测深仪上电指示灯异常全套故障维修教程

Sperry ES5100 船用测深仪上电指示灯异常全套故障维修教程
ES5100 标准供电：12/24V DC 船电，正常上电电源绿灯常亮，自检后稳定；红灯闪烁 / 常亮、灯不亮、频闪、亮一下熄灭均为异常，按由外到内顺序排查。
一、Sperry ES5100 船用测深仪故障 1：上电所有指示灯完全不亮（整机无反应）
原因与处理
外部供电断路 / 空开跳闸
关闭设备分路空开再合闸；测量机舱配电板输出电压，空载 12V≥11.5V、24V≥22V，带载压降不能超 1V；清理电瓶桩头氧化层，紧固接线端子。
线路保险熔断
主机进线串接专用保险，拆开保险座查看熔丝；必须更换同安数保险，禁止加大规格；换新立刻熔断说明后端短路，禁止反复通电。
电源线破损、插头腐蚀虚接
拔下主机尾部电源接头，清理铜针盐雾氧化；弯折线缆测试，断线则整段更换屏蔽船用电源线。
主机内置输入保险烧毁、电源板初级损坏
断电开盖，查看电源板玻璃保险；保险完好仍无输入电压，开关电源初级整流、滤波电容击穿，需维修电源板。
二、Sperry ES5100 船用测深仪故障 2：指示灯亮一下随即熄灭、反复频闪、开机即保护
原因与处理
供电电压过低 / 压降过大
船电启动负载后电压跌落，加大电源线线径、缩短走线距离；电瓶老化亏电及时充电或更换。
换能器（探头）线缆短路、破皮泡水
断开主机换能器接口，单独上电测试指示灯；断电后灯恢复正常，说明探头线芯对地短路，分段排查破损点，水下接头重做防水。
电源板次级负载短路保护
断开显示板、主控板排线单独上电；断开某块板后指示灯正常，对应板卡存在短路元器件。
电源滤波电容鼓包漏液
开盖观察电源板电解电容，顶部鼓包、底部漏液直接更换同规格电容，电容容量衰减会触发反复保护。
三、Sperry ES5100 船用测深仪故障 3：绿灯微弱常亮、不开机、屏幕黑屏
供电虚接，带载供电不足
万用表带载测主机端子电压，接线端子、保险座氧化导致大压降，打磨端子并加导电脂。
电源板输出电压偏低
测量 5V、12V 输出，低于标准值多为开关电源反馈电阻、稳压二极管老化，更换电源板维修配件。
主板 CPU 未上电自检
断电静置 5 分钟放电复位；仍微弱亮灯为主控板供电回路断路，检修主板供电线路。
四、Sperry ES5100 船用测深仪故障 4：红色告警灯常亮 / 持续闪烁（电源灯正常，告警灯异常）
自检失败，探头匹配异常
检查换能器频率与主机设置一致，接头插紧无进水；进菜单执行设备自诊断，读取故障代码。
低压告警触发
船电低于阈值，稳定供电后重启设备；修改菜单低压告警阈值（不建议过低，影响设备寿命）。
内部板卡通讯故障
拔插显示板、电源板、主控板排线，清理金手指盐雾氧化；排线针脚弯曲断针更换排线。
温度过高保护
操作台密闭散热差，清理设备通风孔，避免阳光直晒，加装小型散热风扇。
五、Sperry ES5100 船用测深仪快速通用复位步骤
断开主机分路空开，完全断电静置 10 分钟；
拔下主机电源、换能器、显示所有外接插头；
重新按顺序接线，先接探头，再接通船电，观察指示灯状态；
进入系统菜单恢复出厂默认设置，重新设置量程、换能器参数。
六、Sperry ES5100 船用测深仪预防措施
机舱线路加装防水保险座，每年更换保险；接线端子涂抹防氧化导电脂；
换能器水下接头做双层防水密封，定期坞检清理线缆破损；
避免和大功率起网机、雷达共用同一分路电源，减少电压波动；
驾驶台保持干燥通风，防止冷凝水汽进入主机腐蚀电路板；
长期停船断电，避免电瓶低压持续拉低设备供电。
七、Sperry ES5100 船用测深仪送修判定
更换保险立刻熔断、内部有焦糊味、电路板元件烧毁；
断开所有负载指示灯仍异常，电源板开关管、变压器损坏；
主板进水腐蚀线路、CPU 自检报错无法清除告警；
换能器本体内部短路，无法修复需整体更换探头。
