BMS 船用触摸屏 ARA-15ixTS-MPPC 指示灯异常报警故障根源分析及修复实操

BMS 船用触摸屏 ARA-15ixTS-MPPC 指示灯异常报警故障根源分析及修复实操

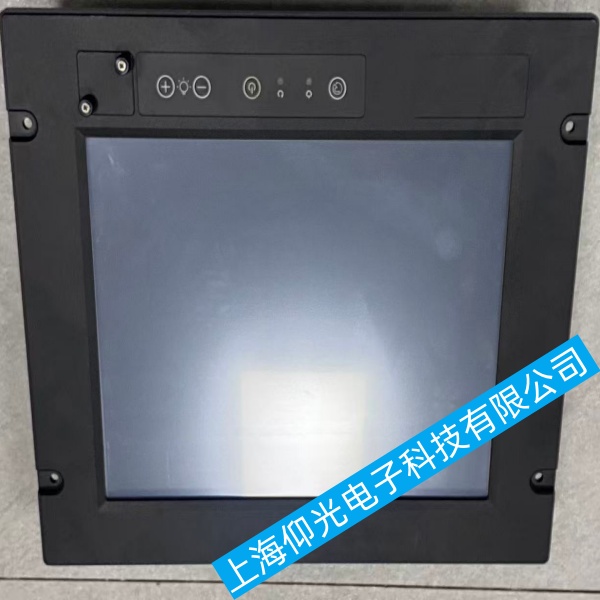

本机面板标配POWER 电源绿灯、RUN 运行灯、ALM 红色故障报警灯，船舶高盐雾、24V 直流供电，报警分上电常亮、快慢闪烁、间歇性闪三类，按外供电→外设通讯→内部硬件→系统固件顺序排查。
一、BMS 船用触摸屏 ARA-15ixTS-MPPC先区分三种报警灯基础状态
红灯 ALM 常亮，绿灯 POWER 正常
整机上电自检失败、硬件故障、总线短路、主板供电缺失；无法进入操作界面。
红灯 ALM 快速闪烁
通讯总线故障（CAN/RS485）、BMS 电池采集回路异常、外设拉载。
红灯 ALM 慢闪 / 间歇闪
欠压、过温、静电锁机、接线氧化接触不良，偶发报警。
绿灯 POWER 闪烁、红灯同步报警
外部 24V 供电不稳、线缆压降过大、内部电源板带载能力不足。
二、BMS 船用触摸屏 ARA-15ixTS-MPPC外部供电回路排查
额定 DC24V，允许 21.6~26.4V，船舶端子腐蚀极易触发报警锁机
万用表测设备进线电压，空载与带载分别测量：
带载低于 21V：线缆过细、端子铜绿氧化，清理端子并更换船用屏蔽线；
电压超 27V：配电稳压模块损坏，加装 DC24V 稳压隔离器。
断电拔下电源插头，打磨接线端子防锈，涂抹导电防锈膏；检查支路保险有无虚接、微熔断。
整机静电释放：断开所有线缆断电静置 10min，短接电源正负 3 秒放电，重新上电清除临时报警。
三、BMS 船用触摸屏 ARA-15ixTS-MPPC外设总线短路 / 通讯故障
触摸屏负责 BMS 电池组采集、CAN 总线、传感器、外部报警输出，外设短路直接触发 ALM 报警
最小系统隔离测试
拔掉 CAN 总线、温度采集线、外接继电器输出、网线，只保留 24V 供电重启；报警消失则为外部线路故障。
总线检修要点
CANH/CANL 短路、对地漏电：分段断开电池采集模块，定位短路支路；
总线终端电阻丢失：两端 120Ω 电阻锈蚀脱落，补装船用防潮终端电阻；
通讯插头针脚氧化：酒精清洗金手指，插紧卡扣。
外部负载排查：报警输出继电器回路短路、电磁阀线圈漏电，断开负载再试。
四、BMS 船用触摸屏 ARA-15ixTS-MPPC整机硬件内部故障
断电拆机，做好防静电、防盐雾清洁
内置电源板
测 5V、12V、背光供电，电压缺失 / 波动大：电源板电容鼓包、MOS 管劣化，更换电源板；输入保险微断会持续报硬件故障。
主控主板
主板纽扣电池亏电：拆下电池静置 5 分钟重置 BIOS，更换新电池；
电路板盐雾腐蚀：无水酒精刷洗，烘干后补涂三防漆；
内存、LVDS 屏线金手指氧化，橡皮擦拭重新插紧。
散热过温报警
机身风扇停转、通风孔积盐堵死，主板温度＞60℃触发过热报警；清理风道或更换散热风扇。
五、BMS 船用触摸屏 ARA-15ixTS-MPPC系统固件 / 程序故障
供电、硬件、外设全部正常仍持续报警
硬件复位：机身复位孔长按 10 秒重启，清除故障缓存；
导出故障日志：进入系统信息界面读取 BMS 报警记录，定位电池过压 / 欠压 / 过温根源；
固件损坏：制作原厂刷机 U 盘重新烧录 BMS 程序；刷机失败为主板存储芯片损坏，需芯片维修。
六、BMS 船用触摸屏 ARA-15ixTS-MPPC报警清除操作步骤
消除故障根源（供电 / 线路 / 硬件修复完成）；
长按复位键 10 秒软清除；
软清除无效：整机断电 5 分钟彻底放电；
仍报警：进入系统故障页面手动清除历史报警记录。
七、BMS 船用触摸屏 ARA-15ixTS-MPPC船舶长期预防措施
所有接线端子定期涂防锈导电膏，避免盐雾氧化压降；
CAN 总线单独屏蔽走线，远离动力电缆防干扰误报警；
控制柜加装除湿装置，防止内部凝露腐蚀电路板；
每月清理散热风道、检查风扇运转；
长期停机断开 24V 供电，避免待机受潮损坏电源板。
八、BMS 船用触摸屏 ARA-15ixTS-MPPC故障快速判定总结
绿灯正常、红灯常亮：主板 / 电源板硬件损坏；
绿灯常亮、红灯快闪：CAN 总线 / 采集外设短路；
绿灯闪烁、红灯间歇报警：供电电压不稳、端子氧化；
清理线路、供电正常仍报警：系统固件故障，刷机修复。
