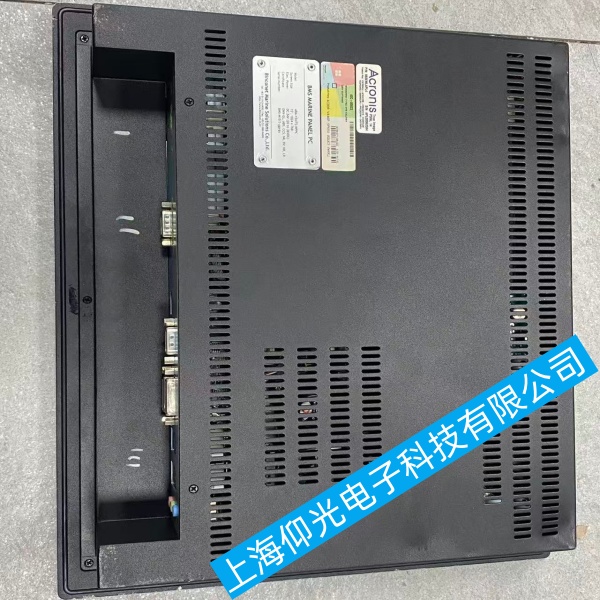

BMS 船用触摸屏 ARA-15ixTS-MPPC 开机反复重启故障排查与维修方案

BMS 船用触摸屏 ARA-15ixTS-MPPC 开机反复重启故障排查与维修方案
该 15 寸船载触控一体机循环重启多由船电不稳、电源板老化、散热过热、内存 / 电子盘接触不良、系统引导损坏、复位线路短路六大类导致，全程断电操作，按先外后内、先软后硬排查。
一、BMS 船用触摸屏 ARA-15ixTS-MPPC外部供电与线路排查
船用 DC24V 电压检测
万用表测输入端子，标准 22–26V；船舶启动电机、逆变器时电压骤降低于 21V 会触发电源过压欠压保护，无限循环重启。
处理：控制柜加装船用 24V 稳压电源，独立回路供电，不和大功率电机共用空开。
接线端子与保险检查
端子盐雾氧化、虚接会出现颠簸就掉电重启；保险座半熔断压降大。砂纸打磨端子、重新压接，更换慢熔船级保险。
全部外设断开隔离测试
拔掉网口、RS485 通讯线、USB 外设、触摸排线，只接电源开机。断开后不重启＝外部线路短路 / 通讯干扰；重点排查 BMS 通讯总线接地短路。
电磁接地整改
外壳可靠接船舶保护地，接地电阻≤4Ω；动力电缆与信号线分槽屏蔽布线，变频器、充电模块干扰极易造成频繁复位。
二、BMS 船用触摸屏 ARA-15ixTS-MPPC散热与机身环境过热保护重启
船舱高湿高盐，散热孔堵塞、内部积盐会触发 CPU 过温保护重启。
断电清理机身通风孔盐垢灰尘，75% 酒精刷洗风道；
检查内置散热风扇，停转、异响直接更换；
设备四周预留≥10cm 通风空间，控制柜加装除湿散热风扇；环境温度长期超 55℃必频繁重启。
三、BMS 船用触摸屏 ARA-15ixTS-MPPC复位按键与内部短路排查
机身复位开关弹片受潮氧化、引线破皮短路，会持续拉低复位信号，上电立刻循环重启。
短接复位引脚，拆除复位排线测试；故障消失则更换复位按键；
检查机箱内排线有无挤压破皮、盐雾积水造成微短路，吹干烘干内部凝露。
四、BMS 船用触摸屏 ARA-15ixTS-MPPC拆机硬件检修
1. 内置电源板故障（船用高发）
开盖查看电源板电解电容，鼓包、漏液、顶部凸起直接更换；万用表测主板 5V/12V/3.3V 输出，纹波过大、电压跳变说明电源板老化，整板替换。
2. 内存、电子盘（DOM/SSD）接触不良
拔下 SO-DIMM 内存，橡皮擦拭金手指去除氧化，重新插紧锁扣；单内存故障会自检中途重启。
拔出系统电子盘，清洁金手指重新固定；电子盘坏道、引导分区损坏卡在 LOGO 循环重启。可用 U 盘启动盘检测硬盘健康，坏道则更换同规格工业盘。
3. CMOS 纽扣电池失效
主板电池亏电导致 BIOS 参数丢失，每次开机自检失败重启；更换 CR2032 纽扣电池，重新进入 BIOS 恢复默认设置。
4. 主板供电芯片虚焊
船体长期震动造成 PMIC 电源管理芯片引脚脱焊，轻压主板芯片区重启消失，热风枪低温补焊或更换主板。
五、BMS 船用触摸屏 ARA-15ixTS-MPPC软件系统修复
BIOS 重置
开机长按复位键进入 BIOS，选择 Load Default 恢复出厂硬件参数，保存重启。
系统启动修复（Windows 嵌入式系统）
外接 USB 键鼠，进入系统修复模式执行引导修复 chkdsk 磁盘校验；异常断电导致引导文件损坏会无限重启。
备份 BMS 组态后恢复出厂
系统驱动、BMS 监控软件冲突崩溃循环重启；备份电池参数、报警阈值后整机恢复出厂，重装 BMS 监控程序。
系统彻底损坏：使用原厂镜像 U 盘重装嵌入式系统。
六、BMS 船用触摸屏 ARA-15ixTS-MPPC快速故障现象判定
上电 LOGO 一闪立刻重启：供电不足、电源板电容损坏、复位短路；
进系统加载 BMS 软件才重启：电子盘坏道、软件冲突、散热过热；
航行颠簸加重重启：端子 / 排线松动、主板元件虚焊；
舱内高温时频繁重启，冷却后好转：过温保护、风扇失效；
断开通讯线就正常：总线短路、电磁干扰。
七、BMS 船用触摸屏 ARA-15ixTS-MPPC船用长期预防
每季度清理散热孔、紧固内部排线端子；
控制柜加装除湿装置，避免凝露腐蚀电路板；
触摸屏独立稳压供电，通讯线加屏蔽层；
每年更换主板纽扣电池，定期备份 BMS 程序；
设备边框打防水胶，阻挡海水雾气渗入内部。
