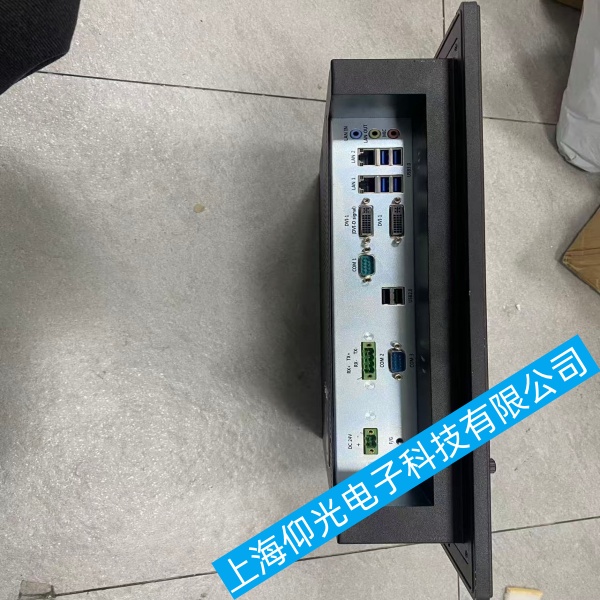

该机为船载 15 寸电阻式触控一体机，适配船舶 BMS 电池管理系统，高盐雾、振动、电压波动极易造成触控失效，按先外后内、先软后硬顺序处理，全程断电操作防短路。
一、BMS 船用触摸屏 ARA-15ixTS-MPPC外部快速自检
屏幕清洁除干扰（船用高发）
断电，无尘布蘸 75% 酒精擦拭面板，擦除盐雾水渍、油污、结晶；撕掉加厚贴膜 / 保护膜，水汽、盐晶会阻断电阻层信号；操作时手擦干，戴绝缘手套无法触发电阻屏触控。
彻底断电硬复位
断开 24V 船用供电空开，拔掉设备后端电源端子，静置 3 分钟放电，重新紧固接线后上电；船舶电网谐波易卡死触控驱动，单次重启无效必须完全断电放电。
供电电压检测
万用表测输入端子标准 DC24V，允许波动 22–26V；电压低于 21V 触控模块不工作，检查线路压降、接线端子氧化、保险丝半熔断。
电磁接地排查
触摸屏外壳接地线需接船舶保护地，接地电阻≤4Ω；远离逆变器、推进电机、大功率接触器，信号线与动力线分槽布线，电机运行时触控失灵多为干扰导致。
二、BMS 船用触摸屏 ARA-15ixTS-MPPC软件 / 驱动校准修复
进入系统触控校准
设备上电开机，长按机身实体复位键 5 秒进入校准界面，按屏幕十字点依次点击完成校准；船舶震动易丢失触控坐标参数，校准后测试全屏幕点位。
触控驱动重置（Windows 嵌入式系统）
外接 USB 鼠标操作，打开设备管理器 - 人体学输入设备，卸载触控控制器驱动，重启自动重装；BMS 后台程序冲突会占用触控端口，关闭 BMS 监控软件单独测试桌面触控。
恢复出厂设置（软件卡死终极方案）
提前导出 BMS 电池参数、报警阈值备份；设置界面执行恢复出厂，清除异常驱动与配置，完成后重新导入船舶 BMS 组态程序。
三、BMS 船用触摸屏 ARA-15ixTS-MPPC拆机硬件排查
1. 触控排线检查（船舶振动最常见故障点）
松开设备后盖螺丝，找到屏幕 FPC 触控排线；拔下排线，橡皮擦拭金手指去除盐雾氧化、发黑触点。
排线两端重新插紧，卡扣完全锁死；长期航行震动会导致排线半脱扣，表现为完全无触摸或局部死区。
目视排线有无折痕、腐蚀、断线，破损直接更换同规格 15 寸电阻触控排线。
2. 触控控制板供电检测
万用表测量触控小板供电引脚，正常 5V 输出；无 5V 为主板供电保险、贴片电阻虚焊，补焊或更换保险即可恢复触控。
3. 触控面板本体检测
肉眼查看屏幕表面有无裂痕、进水水印、盐雾渗入边框缝隙；电阻屏分层、电极腐蚀会整机无触摸。
万用表测触控四线阻值，XY 轴阻值稳定在 200–1000Ω 区间；单组开路 / 阻值无穷大，判定触摸面板 TP 损坏，更换 ARA-15ixTS 专用触摸面板。
4. 主板触控接口故障
排线、面板均正常仍无响应，为主板触控处理 IC 虚焊或损坏，重新加焊 IC 引脚，无法修复则更换一体机主板。
四、BMS 船用触摸屏 ARA-15ixTS-MPPC分故障现象快速判定
屏幕亮、完全无触摸：供电不足、排线脱落、TP 面板损坏、触控 5V 供电丢失
局部点位失灵：盐雾渗入、屏幕裂痕、排线局部断线
时好时坏航行颠簸失效：排线松动、端子氧化、接地不良、电网干扰
点击偏移、乱跳：参数丢失，执行触控校准即可
五、BMS 船用触摸屏 ARA-15ixTS-MPPC船用长期预防措施
每月用酒精清洁屏幕边框，封堵面板缝隙防海水雾气渗入；
控制柜加装除湿风扇，降低舱内湿度，避免凝露腐蚀触控层；
动力电缆与触摸屏信号线分开敷设，增加屏蔽线减少电磁干扰；
每季度紧固一次后盖排线端子，抵消船体持续震动；
配备稳压 DC24V 电源，消除船舶启停时电压骤降导致触控失效。
六、BMS 船用触摸屏 ARA-15ixTS-MPPC维修更换配件清单
通用耗材：FPC 触控排线、屏幕防尘防水胶条、接线端子、5V 贴片保险；
核心备件：ARA-15ixTS-MPPC 原厂 15 寸电阻触摸面板、触控小板、一体机主板。
