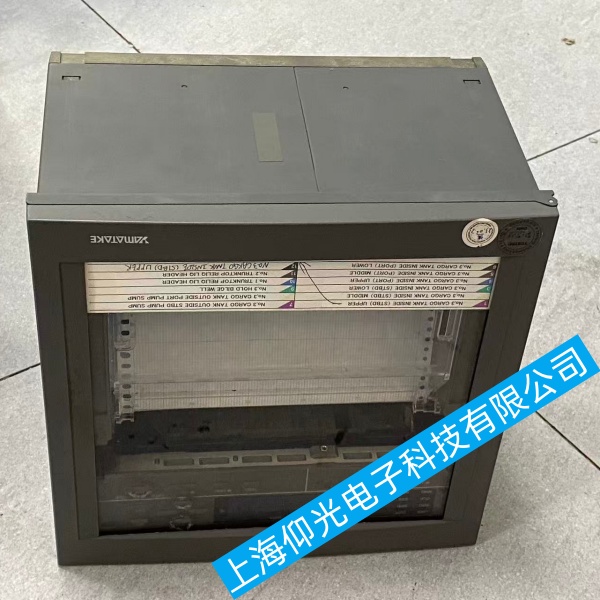

山武船用有纸记录仪 SRF212AS001D0 完全不开机故障检修指南

山武船用有纸记录仪 SRF212AS001D0 完全不开机故障检修指南
接通电源整机无指示灯、屏幕黑屏、走纸机构无动作，船舶盐雾、电压波动、线路短路、内部电源损坏是主要诱因，检修遵循由外到内顺序操作。
一、山武船用有纸记录仪 SRF212AS001D0外部供电排查
确认电源开关档位
记录仪右上角船用电源拨码开关必须拨至 ON，船用振动易导致开关跳回 OFF，反复拨动 2-3 次消除触点氧化。
测船机供电电压
SRF212 船用型号额定 AC100-240V，用万用表测端子 L/N：
无电压：查机舱配电箱空开、接线端子氧化松动、线路断线；
电压偏低 / 波动大：船上发电机稳压故障，换稳定供电回路测试。
端子接线检查
断电后拆开背部接线端子，清理铜绿、紧固压线螺丝；船用高湿环境极易端子锈蚀断路，地线端子务必接牢防静电保护锁机。
整机复位放电
断开外部电源，静置 10 分钟，长按面板所有按键 15 秒释放内部残余静电；船上潮湿静电会触发电源保护，彻底放电后再上电测试。
二、山武船用有纸记录仪 SRF212AS001D0整机机械与内部熔丝检查
机芯机架插紧
SRF212 为抽拉式机芯，完全抽出后重新平直推入锁死；机架背板电源连接器松动会整机无供电，船震极易松脱，观察背板金手指有无发黑氧化，酒精擦拭金手指。
更换内置保险（最常见硬件故障）
打开机身侧面保险仓，取出管状熔丝：
熔丝内部金属丝断裂、管壁发黑：更换同规格原装保险，禁止加大电流熔丝；
换保险立刻熔断：内部存在短路，不可反复通电，避免烧毁电源板。
三、山武船用有纸记录仪 SRF212AS001D0电源板硬件故障排查
断电拆机，重点检查电源输入板：
电容目视检查
查看输入侧滤波电容，船用高温高湿易出现鼓包、漏液、底部发黑，直接更换同耐压容量电解电容；电容失效无直流输出，整机黑屏无反应。
整流桥、稳压 IC 检测
测整流桥输入端有无 AC 输入、输出端有无直流电压；无直流输出为整流桥击穿或电源 IC 损坏，需更换电源小板。
线路虚焊修复
机舱长期振动，电源板焊盘极易脱焊，重点补焊保险座、输入端子、变压器引脚，肉眼可见裂纹焊盘全部重焊。
四、山武船用有纸记录仪 SRF212AS001D0负载短路保护排查
拔掉打印头排线、主板信号排线、通道输入端子，单独给电源板上电；
单独上电可开机：打印头短路、通道传感器线路短路，逐一插回排线定位短路部件；
船用热电偶 / 压力传感器进水短路是高发诱因，断开所有外部测量回路再试机。
五、山武船用有纸记录仪 SRF212AS001D0船用专属预防方案
机舱安装加装防水接线盒，端子涂抹导电防氧化膏，减少盐雾锈蚀；
仪表下方加装减震垫，降低航行震动导致的焊盘脱焊、开关跳档；
每月断电除尘，清理机芯、电源板盐雾粉尘，每半年更换一次内置保险做预防性维护；
避免和大功率泵、启动电机共用同一供电回路，防止电压冲击击穿电源板。
六、山武船用有纸记录仪 SRF212AS001D0维修判定边界
外部供电、保险、机架处理后正常开机：现场可自行修复；
更换电容 / 补焊后恢复：简易板级维修；
电源 IC、主板主控芯片击穿、电路板铜箔烧断：需整套更换电源板或整机送修。
