FURUNO触摸屏MU-270W屏幕显示内容异常故障排查及修复技巧

FURUNO触摸屏MU-270W屏幕显示内容异常故障排查及修复技巧

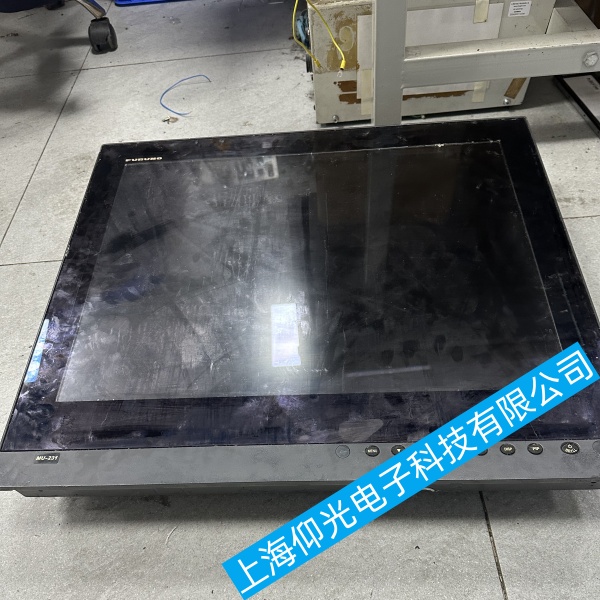

MU-270W 为船用 27 寸导航显示器，常见异常：花屏、条纹、闪屏、偏色、画面残缺、无信号、色彩失真、局部黑屏，按外部→设置→线路→硬件顺序排查，全程断电操作防短路。
一、FURUNO触摸屏MU-270W基础外部排查
1. 供电稳定检查（船用电压波动最易引发显示乱码）
测量输入直流 24V，电压浮动不能超过 ±1V；电压偏低 / 跳变会出现闪屏、色块错乱。
电源端子紧固，清理接线端子氧化、锈蚀；加装电源滤波磁环消除船舶电网干扰。
重启流程：整机断电 5 分钟，释放主板残余电荷后重新上电，修复临时寄存器故障。
2. 背部 DVI 同步拨码开关（极易忽略关键设置）
机身底部 DVI 接口旁滑动开关：
主机用DVI 信号：开关拨至 ON（出厂默认）
主机用RGB/VGA 信号：必须拨至 OFF
拨码错误会出现无画面、画面撕裂、色彩断层、间歇性黑屏。
3. 输入信号源与线材排查
切换输入源：菜单选择对应 DVI/RGB 通道，选错通道直接无画面 / 花屏。
更换带双层屏蔽船用 DVI/RGB 线，老旧线材屏蔽失效会产生横纹、雪花噪点。
交叉测试：把 MU-270W 接正常导航主机，或用正常显示器接本船主机，区分主机输出故障还是屏幕本体故障。
二、FURUNO触摸屏MU-270W菜单设置修复
色彩校准重置
进入安装设置 INSTALLATION SETTING → COLOR CALIBRATION，开启校准；色彩偏红 / 偏蓝、发白、对比度错乱，执行恢复出厂色彩预设。
分辨率与刷新率匹配
本机原生分辨率 1920×1080，刷新率固定 60Hz；主机输出分辨率超标、75Hz/144Hz 会花屏、画面拉伸撕裂，主机端强制锁定 1080P 60Hz。
恢复整机出厂设置
菜单找到 FACTORY RESET，确认重置所有显示参数，解决系统配置错乱导致的画面残缺、触控连带显示漂移。
外部亮度控制 EXT BRILL CTRL
船舶 RS485 调光信号异常会造成画面忽明忽暗，临时切换为本地手动亮度控制测试。
三、FURUNO触摸屏MU-270W分故障现象对应快速解决
故障 1：满屏花屏、竖线 / 横线、彩色条纹
断电拆机，重新插拔屏幕 LVDS 屏线，用无水酒精擦拭排线金手指氧化层；排线弯折断裂直接更换原厂 LVDS 线。
检查驱动板屏线插座是否虚焊，补焊松动引脚。
自检判断面板好坏：长按菜单 + 电源进入单色自检，自检仍有线条 = 液晶屏面板损坏，需更换屏幕总成。
故障 2：画面闪烁、抖动、明暗周期性变化
优先加固 24V 供电，加装滤波；机舱大功率设备干扰需加长屏蔽地线。
DVI 线缆两端加装磁环，缩短信号线长度（不超 5 米）。
关闭主机显卡动态节能、动态对比度功能。
故障 3：色彩失真、缺色、整体偏色
执行 COLOR CALIBRATION 色彩校准，重置 RGB 增益参数。
更换视频信号线，信号线差分通道损坏会丢失单基色。
驱动板 RGB 信号芯片虚焊，拆机补焊或更换驱动小板。
故障 4：局部黑屏、一半画面正常一半异常
LVDS 排线单边接触不良，重新锁紧排线卡扣。
背光 LED 灯条局部损坏，测量背光供电，更换损坏灯条。
液晶屏内部液晶层损坏，无法维修，更换屏幕。
故障 5：有背光无图像 / 无信号提示
核对 DVI 拨码开关档位是否匹配输入信号。
检查 DVI/RGB 接口针脚弯曲、断针，修复接口或更换线缆。
主机信号输出板故障，维修导航主机图形输出模块。
四、FURUNO触摸屏MU-270W内部硬件深度维修
安全要求：断电静置 10 分钟，佩戴防静电手环，船用设备潮湿易静电击穿芯片
电源板检修
观察电容是否鼓包漏液，24V 转背光、主板 5V 电容失效会闪屏、开机几秒黑屏；更换同规格耐温船用电容；保险丝熔断需排查后端短路，不可直接换保险通电。
主控驱动板检修
检查视频处理 IC、LVDS 输出芯片引脚虚焊；船舶震动长期会造成大面积虚焊，全面补焊主板所有接口引脚。
背光模组维修
画面暗、局部发黑、闪烁，拆开屏幕更换 LED 灯条，更换背光恒流板。
液晶屏总成更换
自检画面持续存在线条、黑斑、漏液，属于液晶面板物理损坏，无维修价值，采购 MU-270W 原厂屏幕总成更换。
五、FURUNO触摸屏MU-270W长期预防保养
每周清理背部接口灰尘、盐分，喷涂电子防锈喷剂，防止接口氧化接触不良。
信号线固定卡扣锁紧，航行震动拉扯排线是显示故障头号诱因。
驾驶室加装除湿设备，避免冷凝水渗入屏幕内部腐蚀电路板。
每年一次整机恢复出厂校准，定期检查 24V 供电电压稳定性。
避免长期静态导航画面，防止烧屏留下固定色块残影。
六、FURUNO触摸屏MU-270W维修判定总结
更换线材 + 切换拨码 + 恢复出厂即正常：外部线路 / 设置问题
自检纯色画面正常，接主机异常：导航主机图形输出故障
自检画面自带条纹、黑斑、缺色：液晶屏硬件损坏，需换屏
全部外部操作无效，画面持续乱码：驱动板 / 电源板元器件损坏，拆机维修电路板
