OKI DENKI FF-3062-20 船用火警控制盘按键按动无反应故障完整维修步骤

OKI DENKI FF-3062-20 船用火警控制盘按键按动无反应故障完整维修步骤
本设备为冲电气船用火灾报警主机，机舱 / 驾驶室高盐雾、高潮湿环境是按键失效主因，排查遵循先外部、再软件、后硬件、最后电路板顺序，全程断电操作，符合船检安全规范。
一、OKI DENKI FF-3062-20 船用火警控制盘前置基础排查
1、整机供电与锁定状态检查
1.确认 24VDC 船用主电 / 备电电压正常，显示屏背光、火警指示灯能点亮；整机黑屏先修电源，按键必然无响应。
2.查看面板系统锁定 / 权限锁：FF-3062 带操作钥匙锁，锁在 LOCK 档位时全部按键屏蔽，旋转至 UNLOCK 解锁再测试按键。
3.主机故障锁止：存在火警、故障、隔离未复位时，部分功能键（消音、复位、分区查询）无响应；先确认屏幕无红色故障 / 火警代码，执行消音复位。
4.整机软重启：断开 24V 电源等待 3 分钟，释放主板电容余电后重新上电，排除固件死机、按键扫描程序卡死。
2、机械外观与环境异物排查（船用高发故障）
1.按压手感判断：按键卡滞、按不动、无回弹 → 盐雾凝水、油污、灰尘堵死按键缝隙；手感正常但无反馈 → 触点 / 电路问题。
2.外部除尘：用干燥压缩空气（0.3MPa 低压）沿按键缝隙吹出海盐、粉尘；严禁高压气直吹，防止水汽吹入主板。
3.海水凝露处理：机舱高湿环境面板进水汽，断电后用无尘布擦干面板，机舱通风除湿 2 小时再通电测试。
二、OKI DENKI FF-3062-20 船用火警控制盘轻度故障修复
适用：单颗 / 全部按键时灵时不灵、用力按压才有反应
1.断电，使用99% 无水异丙醇浸润棉签，深入按键缝隙反复擦拭；溶解海盐氧化层、导电橡胶污渍。
2.静置 15 分钟完全风干，禁止带酒精通电，避免主板短路。
3.若为硅胶导电按键膜机型：小心掀开面板面罩，取出整片导电橡胶，用酒精擦拭橡胶黑色导电触点与 PCB 按键焊盘，晾干复位。
4.测试：通电后全部按键恢复则完成修复；仍无反应进入拆机电路检修。

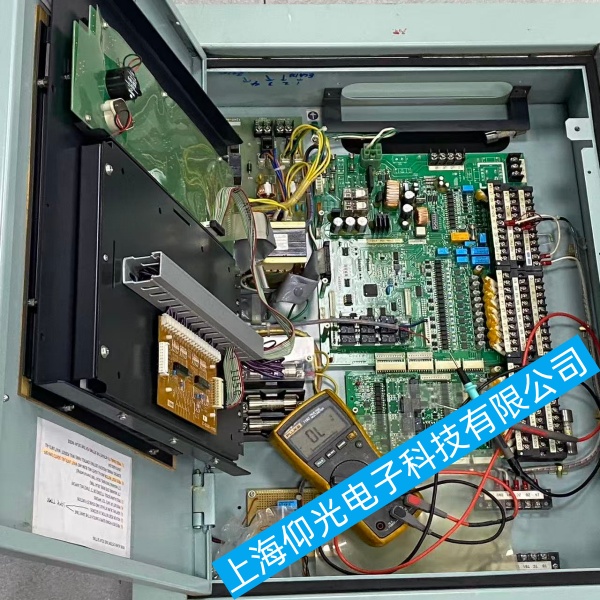

三、OKI DENKI FF-3062-20 船用火警控制盘拆机硬件深度检修
步骤 1：拆解面板
断开 24V 交直流电源，拆除面板固定螺丝，分离操作面板与主控主板排线（记录排线卡扣方向，避免装反）。
步骤 2：分两类故障检修
故障 A：单一个按键完全无响应
1.万用表通断档测量按键两脚：按下按键无导通 → 微动开关内部触点氧化、弹片疲劳损坏。
2.修复：细橡皮擦轻擦微动金属触点去除氧化；无效直接更换同规格贴片微动开关（OKI 原厂配套轻触开关）。
3.检查按键引脚焊盘：放大镜查看焊点，盐雾腐蚀导致虚焊、冷焊、焊盘断线，低温电烙铁补焊加固。
故障 B：一整排 / 全部按键无任何反馈
1.检查按键矩阵排线：面板至主板软排线氧化、针脚腐蚀、卡扣松动；拔下排线，酒精擦拭金手指，重新卡紧卡扣。
2.测量主板按键扫描供电：按键矩阵 5V 基准电压丢失，排查主板保险电阻、滤波电容是否腐蚀断路。
3.按键扫描 IC 损坏：全部按键失灵、清洁排线无效，为主板按键处理芯片受潮烧毁，需更换主控板子卡。
步骤 3：船用防潮加固（修复后必做，防止复发）
1.所有焊点、排线金手指薄涂三防漆（丙烯酸船舶专用），隔绝盐雾、凝露。
2.面板缝隙贴防水泡棉，减少机舱水汽进入面板内部。
四、OKI DENKI FF-3062-20 船用火警控制盘终极故障判定
1.主板大面积腐蚀、线路铜箔断裂、扫描 IC 烧毁：单独更换 FF-3062-20 操作面板总成或整机主控板。
2.导电橡胶按键膜整体老化、导电层脱落：更换原厂整套按键面罩组件。
五、OKI DENKI FF-3062-20 船用火警控制盘日常预防维护
1.每周：干压缩空气吹扫面板按键缝隙，擦除表面海盐水雾。
2.每月：钥匙锁保持 UNLOCK 待机，避免长期锁机导致程序卡顿；定期整机断电重启一次。
3.机舱设备加装小型除湿风机，控制盘柜内湿度低于 60%，杜绝凝露腐蚀触点。
4.禁止用水、稀释清洁剂直接冲洗火警面板，清洁仅用无水酒精。
