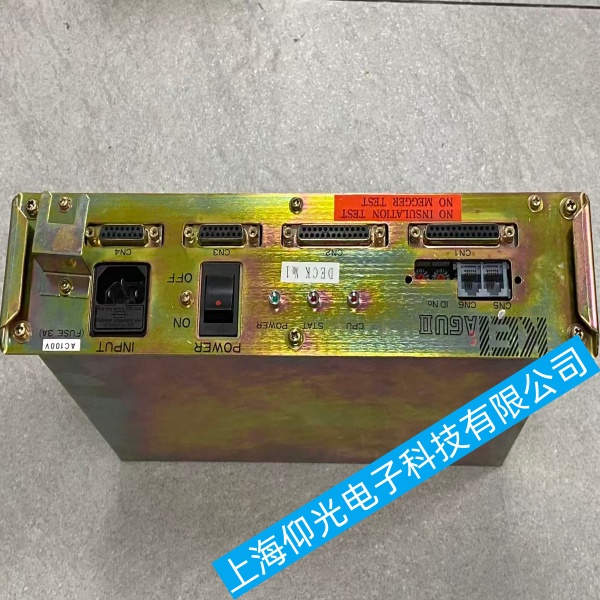

KEI船用遥控接口控制单元1630A11上电没有反应故障修复全过程

KEI船用遥控接口控制单元1630A11上电没有反应故障修复全过程
设备供电标准：船舶 DC24V 直流供电，整机无电源指示灯、屏幕不亮、风扇不转、完全无动作，按外线路→机外保险→本机输入→内部电源板→主控板分段排查，全程断电操作，船用潮湿环境优先查腐蚀氧化。
一、KEI船用遥控接口控制单元1630A11外部供电线路排查
1.测量配电盘供电
断开本单元支路空开，万用表 DC 档测空开出线 24V，电压低于 22V / 无电压：
空开跳闸、接线端子松脱、线芯氧化；紧固端子，打磨铜接头，复位空开。
同支路其他设备短路拉低电压，临时断开其他负载单独供电测试。
2.设备进线插头检查
拔下机身电源航空插头：
针脚发黑、绿锈、弯针：99% 无水酒精棉签擦拭，严重腐蚀更换插头线束。
测插头进线端 24V 正常、插机身端无电压：线束断线，分段查线缆破损（舱底挤压、磨破短路）。
3.极性核对
船用 DC24V 严禁正负极反接，反接会直接熔断本机输入保险；确认红线 + 24V、黑线 GND 接地。
二、KEI船用遥控接口控制单元1630A11本机外部 / 机壳内置保险丝排查
1.机身侧面 / 电源插座内置管式保险（5×20mm 慢熔），断电取出测量通断：
无穷大 = 熔断：更换同规格慢熔保险，禁止加大安数，否则烧毁电源板。
2.保险一上电立刻熔断：后端存在短路，不可反复换保险通电，避免扩大故障。
排查方法：断开所有外部信号插头，单独只接 24V 电源，若保险仍烧 = 内部电源板短路；保险正常 = 外部负载 / 通讯线短路。
三、KEI船用遥控接口控制单元1630A11开盖内部硬件分步检修
步骤 1：目视整机腐蚀 / 烧毁初判
电路板铜箔绿霉、水渍、盐雾结晶：酒精全板刷洗，热风低温烘干 2 小时再上电。
输入电容鼓包漏液、贴片电阻发黑、稳压芯片烧糊：直接判定电源板损坏。
电源端子焊盘虚焊、锡裂：重新补焊加固。
步骤 2：电源板输入、输出电压测量
通电测电源板进线端子：必须稳定 DC22~26V；无电压 = 进线回路断路。
测电源板次级输出（给主控供电）：标准 + 5V、+12V。
有 24V 输入，无 5V/12V 输出：电源板故障，故障元件：输入保险、防反接二极管、降压 MOS 管、滤波电容、PWM 稳压芯片。
输出电压偏低波动：电容容量衰减，更换全部电解电容。
步骤 3：主控板复位与短路排查
电源板输出电压全部正常，但整机仍无任何反应：
1.测主控板复位引脚电压，持续低电平 = 复位芯片 / 分压电阻损坏，一直强制复位无法启动。
2.断开电源板至主控板排线，单独给电源板上电，电源指示灯正常亮：主控板内部短路拉垮供电。
常见短路：IO 接口 TVS 防雷管击穿、主控 MCU 电源引脚对地短路、通讯接口芯片击穿（船用浪涌高发）。
四、KEI船用遥控接口控制单元1630A11快速区分故障范围替换法
1.同型号备用 1630A11 整机互换电源线束：
备用机正常→本机内部电源板 / 主控损坏；
备用机同样无反应→外部供电线路问题。
2.单独外接独立 24V 稳压电源直供本机电源端子，跳过船上原有线缆：
能开机：船上布线 / 端子故障；
依旧无反应：设备本体硬件损坏。
五、KEI船用遥控接口控制单元1630A11分故障对应解决措施
1.仅保险熔断，无烧毁元件
更换原厂同规格慢熔保险，清洁插头腐蚀点，检查外部通讯线是否破皮搭地。
2.保险反复熔断、电源板发黑
更换整套电源板；若预算有限，更换击穿二极管、MOS 管、鼓包电容、TVS 防雷管。
3.24V 输入正常、电源板无输出
更换电源板降压稳压芯片、输入滤波电解电容，补焊电源回路虚焊点。
4.电源板输出 5V/12V 正常，整机无反应
维修 / 更换主控板，重点更换击穿的 RS485 / 通讯接口芯片、复位电路电阻电容。
5.舱内盐雾腐蚀整机不通电
全板无水酒精浸泡刷洗，低温烘干，更换全部腐蚀端子与老化电容，整机喷涂三防漆预防复发。
六、KEI船用遥控接口控制单元1630A11长期预防措施
1.设备电源航空插头每年拆解清洁一次，涂抹导电防腐蚀膏；
2.配电盘支路增加 DC24V 浪涌保护器，避免电网冲击击穿内部元件；
3.舱内加装除湿风机，控制设备周边湿度；
4.备用同规格慢熔保险、整套电源板备件，缩短停机维修时间。
