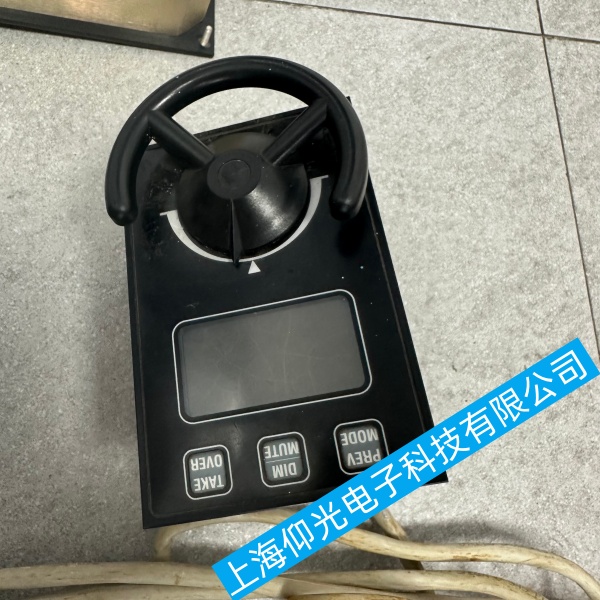

TYPE4956 为斯佩里老式模拟式自动舵手操面板，无法切手动分 4 大类：模式开关故障、联锁保护闭锁、舵机舱侧切换回路故障、主板 / 舵角反馈异常，按由简到难检修。
一、Sperry TYPE4956船用手操舵单元前期前置操作
1.舵角回中至 0°，自动舵航向锁定归零，先切自动舵 AUTO OFF，部分机型自动闭环未断开会锁死手动切换。
2.确认舵机组 1#/2# 油泵运行正常、控制电源 DC24V/AC110V 电压正常，面板电源指示灯常亮；断电重启手操单元 3min 复位主板自锁保护。
3.试舵机舱本地机旁手操：机舱能手动转舵→故障在驾驶室 TYPE4956 面板及信号线路；机舱同样切不了手动→故障在舵机电磁阀、主控继电器、系统联锁回路。
二、驾驶室Sperry TYPE4956船用手操舵单元本体检修
1.MODE 模式切换开关（AUTO/HAND/NFU）损坏
断电拆开面板，万用表通断档测开关触点：拨至 HAND 档位，对应手动输出端子需导通；触点氧化发黑、弹簧卡滞、断路是通病，异丙醇清洗触点，无效直接更换同规格波段开关。
开关引出排线端子锈蚀松脱：紧固接线端子，重做冷压接头。
2. 面板内部联锁继电器卡死
TYPE4956 内置自动脱扣联锁继电器，AUTO 运行吸合闭锁手动回路；手动无法切入多为此继电器触点粘连 / 线圈断线：
测继电器线圈 DC24V 供电，无电压查保险；线圈正常、触点常闭断不开→打磨触点或更换继电器。
3. 舵角反馈电位器故障
本机依靠舵角反馈信号解锁手动，舵角传感器断线、电位器磨损无反馈，系统保护锁定手动：
测量舵角反馈三根信号线阻值，左右打舵阻值连续变化；无变化更换舵角发送电位器（舵杆处）。
三、Sperry TYPE4956船用手操舵单元线路与舵机舱侧回路排查
1.驾驶台→舵机舱手动切换电缆断线：逐根测量 HAND 切换信号线通断，船舶震动易磨破舱壁穿线。
2.舵机舱模式电磁阀卡滞：手动电磁阀阀芯锈蚀卡阻在自动位，拆洗电磁阀阀芯、更换密封圈，通电测试换向。
3.系统过载 / 舵角极限保护：舵角超 ±35° 限位开关动作锁手动，手动盘舵回中后复位限位开关。
四、Sperry TYPE4956船用手操舵单元主板硬件故障
TYPE4956 内部模拟运算板电容鼓包、运放损坏，无法接收 HAND 档位信号：
1.目测电路板电容漏液、元件烧黑，更换失效电解电容；
2.备件替换同型号 4956 主板，替换后恢复即主板损坏，送修电路板。
五、Sperry TYPE4956船用手操舵单元临时应急处置
1.驾驶室切 NFU 非随动手柄，若 NFU 可用，临时用手柄操舵；
2.NFU 失效直接到舵机舱机旁手动阀应急操舵，按海事规范记录轮机日志。
六、Sperry TYPE4956船用手操舵单元日常预防
1.每月清洁面板模式开关，喷涂触点防锈剂；
2.定期紧固舱室穿舱电缆，防止船体震动断线；
3.舵角电位器每年加注润滑脂，避免磨损断信号。
