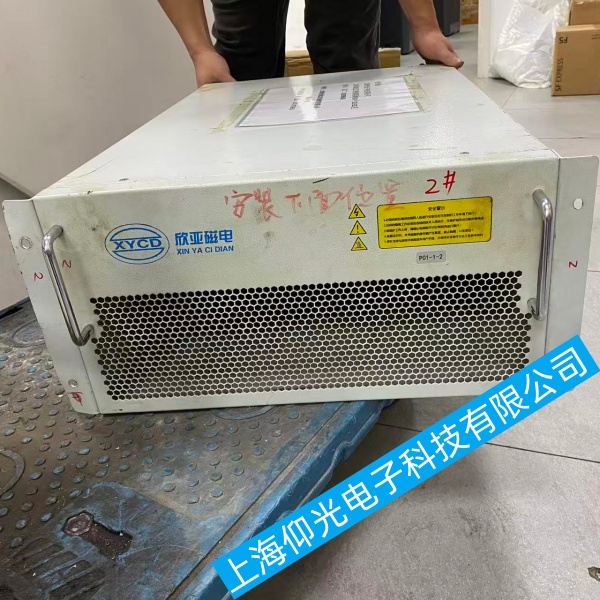

欣亚磁电等离子电源XY19-AF-W100A开机无反应故障排查与修复步骤

欣亚磁电等离子电源XY19-AF-W100A开机无反应故障排查与修复步骤
下面给你一套针对 欣亚磁电 XY19‑AF‑W100A 等离子电源 “开机无反应” 的由外到内、可直接照着做的排查与修复步骤（安全第一：全程断电操作、放电后再开盖）。
一、欣亚磁电等离子电源XY19-AF-W100A外部供电与接线排查
1.确认输入电源：XY19‑AF‑W100A 为三相 380V，用万用表测三相电压是否平衡、有无缺相，电压是否在 380V±10% 范围内。
2.检查空气开关 / 断路器：上级开关是否跳闸、触点是否烧蚀，复位后仍跳说明后端有短路。
3.电源线与端子：电源线无破损、压接牢固，设备接线端子无松动、烧黑或氧化，重新拧紧并检查线鼻。
4.机内总保险：打开机箱，查看输入侧主保险丝（一般为 10–16A/380V）是否熔断；熔断先换同规格，再次熔断严禁强行上电，需查内部短路。
二、欣亚磁电等离子电源XY19-AF-W100A面板与开机回路检查
1.电源开关：前面板船型开关指示灯是否亮；不亮多为开关坏或进线没电，断电测开关通断，损坏直接更换。
2.急停按钮：确认急停未按下、未锁死，复位后再试；急停回路断线或触点氧化也会导致无反应。
3.控制回路接线：检查启动 / 停止按钮、远程控制端子（如 RS485、启停信号）接线是否松动、脱落，短接启停端子测试是否能启动。
三、欣亚磁电等离子电源XY19-AF-W100A内部辅助电源与启动电路（通电无任何反应）
1.辅助电源：主电源正常但风扇不转、指示灯不亮，多为辅助电源（24V/12V）损坏；测辅助电源输出，无电压则更换电源模块或检修周边电阻、电容。
2.启动电阻 / 限流电阻：查高压启动电阻、限流电阻是否烧断、变色，阻值异常则更换同功率同阻值电阻。
3.整流桥与滤波电容：断电放电后，测三相整流桥有无击穿、开路；滤波电容有无鼓包、漏液，损坏则更换同规格器件。
四、欣亚磁电等离子电源XY19-AF-W100A保护回路与负载排查
1.过流 / 过热保护：检查温度传感器、过流检测线路是否断线、短路；散热风扇不转、风道堵塞会触发过热保护，清理灰尘、更换风扇。
2.负载短路：断开等离子割枪 / 负载，空载开机；能启动说明负载或割枪短路，检查割枪电缆、喷嘴、电极是否短路，修复或更换割枪。
3.接地与干扰：设备接地必须可靠，接地电阻≤4Ω；地线不良会触发保护、干扰控制信号，重新接好专用地线。
五、欣亚磁电等离子电源XY19-AF-W100A控制板与通信故障
1.控制板供电：测主控板、驱动板的 24V/15V 供电是否正常，无供电查辅助电源及线路。
2.指示灯与数码管：面板指示灯全不亮，查控制板是否死机、芯片损坏；可断电静置 10 分钟再上电复位。
3.远程控制模式：若用 PLC / 数控远程控制，检查通信线（RS485）是否接反、断线，终端电阻是否正确，本地 / 远程开关是否拨对。
六、欣亚磁电等离子电源XY19-AF-W100A维修顺序与预防
排查顺序：外部供电 → 开关 / 急停 → 保险 → 辅助电源 → 内部器件 → 负载 → 控制板，由简到繁、由外到内。
预防：定期清理机箱灰尘、检查接线端子，避免长期满负荷运行，确保散热良好；潮湿季节通电驱潮，防止器件受潮损坏。
