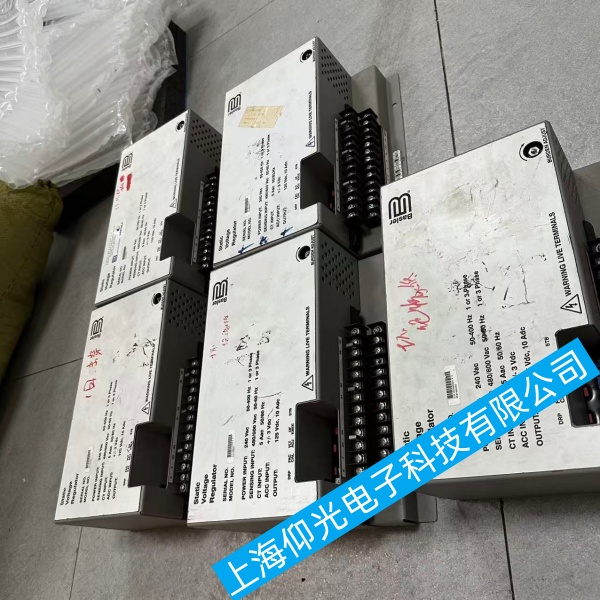

巴斯勒静态电压调节器9507900205（SSR 125-9 系列）欠压频繁动作，按 “外部供电→接线 / 接地→参数整定→励磁与检测回路→内部元件” 五步排查，绝大多数是电压采样不稳、接线松动、欠压阈值太敏感、励磁回路接触不良这四类问题。
一、先确认：巴斯勒静态电压调节器9507900205真欠压还是误报
用真有效值万用表测三点（必须带载测）：
1.发电机机端电压（AVR 取样输入）
2.AVR 辅助电源输入（端子 / 电路板）
3.AVR 输出励磁电压（接滑环 / 励磁机）
若机端电压确实低于额定 90% → 真欠压，查电源 / 励磁 / 负载
若电压正常但频繁报欠压 → 误报，查采样、接线、参数、EMI 干扰
二、巴斯勒静态电压调节器9507900205外部供电与接线（最常见）
1.输入电压与频率
确认 AVR 辅助电源：115/230VAC ±10%、50/60Hz
电压波动大（>±5%）：前端加稳压 / 隔离变压器或EMI 滤波器
2.接线紧固与接触
所有端子（L/N、取样、CT、励磁输出）断电重新拧紧，去除氧化层
检查励磁回路电缆是否老化、破损、线径偏小（导致带载压降大）
接地：AVR 机壳、发电机地、系统地可靠共地，避免悬浮地引入干扰
3.负载侧问题
大功率电机直接启动、负载突变 → 瞬时压降触发欠压
对策：软启动 / 变频、分批投载、增大发电机 / 变压器容量
三、巴斯勒静态电压调节器9507900205 AVR 参数整定（关键）
9507900205 为模拟型 SSR，重点调 3 个电位器（断电 / 开盖操作）：
1.Undervoltage（UV）欠压阈值
出厂通常设为85–90% Un，频繁动作可上调至 80–82% Un（避免太敏感）
2.Delay（DLY）延时
瞬时波动（<1s）：延长至 2–5 秒，躲过暂态压降
3.Voltage（VOL）电压基准
确认空载电压：Un ±0.5%，避免基准漂移导致误判
4.Droop（DRP）无功下垂
并网 / 多机：3–5%；单机：0%，防止负载变化时电压漂移
四、巴斯勒静态电压调节器9507900205励磁与采样回路（核心）
1.励磁回路
测励磁电阻：9507900205 ≥5.25Ω，偏小会导致励磁电流过大、电压拉低
滑环 / 碳刷：清洁、无积碳、压力均匀，接触不良会导致励磁中断、欠压
2.电压采样回路
取样线：独立、屏蔽、远离大电流 / 变频设备，避免干扰
取样电阻 / 分压电路：有无变质、虚焊，导致采样不准
3.CT 电流输入（若有）
CT 变比、接线极性正确，5Aac、≤10VA，错误会导致无功补偿异常、电压不稳
五、巴斯勒静态电压调节器9507900205 AVR 内部元件（硬件故障）
开盖目视 + 万用表测：
1.滤波电容：鼓包、漏液、容量衰减 → 更换同规格电解电容
2.整流桥 / 功率管：有无击穿、发热异常 → 更换损坏器件
3.基准 / 比较电路：稳压管、运放漂移 → 更换或校准
4.继电器 / 触点：氧化、卡滞 → 打磨或更换
六、巴斯勒静态电压调节器9507900205快速处理步骤（现场直接用）
1.断电→紧固所有接线→清洁滑环碳刷→可靠接地
2.带载测电压：真欠压查励磁 / 负载；正常查采样 / 参数
3.调参数：UV=82% Un、DLY=3s、VOL=Un
4.仍频繁：查采样线屏蔽、CT 接线、内部电容 / 功率管
5.以上无效：更换同型号 AVR（9507900205）
七、巴斯勒静态电压调节器9507900205预防措施
定期（3–6 个月）：紧固接线、清洁滑环、检查电容、校准电压
前端加EMI 滤波器 + 稳压变压器，抑制电网波动
避免大功率负载直接启动，采用软启动或分批投载
