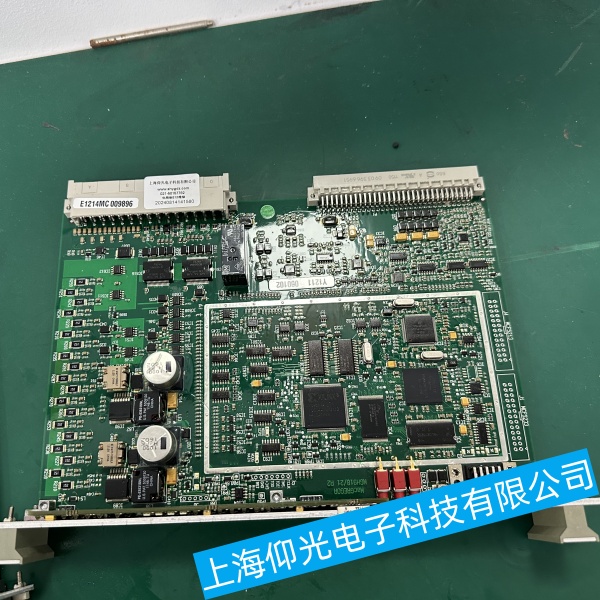

MacGREGOR麦基嘉克令吊CC/MC 系列控制模块输入输出回路故障排查修复

MacGREGOR麦基嘉克令吊CC/MC 系列控制模块输入输出回路故障排查修复
下面给你一套可直接上手的 CC/MC 系列克令吊控制模块 I/O 回路故障排查与解决方法，按现场实操顺序整理，偏麦基嘉实船常见问题。
一、先确认MacGREGOR麦基嘉克令吊CC/MC 系列控制模块故障现象与报警
常见表现：
某一路输入没反应（限位、急停、手柄、油压 / 油温开关）
某一路输出不动作（接触器、电磁阀、制动器）
模块亮故障灯、报 E1405、28、13 等电源 / IO 故障码
动作时跳闸、烧保险、24V 波动大
二、MacGREGOR麦基嘉克令吊CC/MC 系列控制模块电源回路排查
CC/MC 模块核心是 24VDC 控制电源 + 背板 5V。
1.测模块端子 24V
标准：23–25VDC；低于 22V 直接判定异常
为零：查机柜 230VAC 输入、开关电源、整流桥、15A 慢熔保险
2.查 24V 整流桥与保险
单相 / 三相整流桥烧一相 → 24V 跌落、波动、报警 28/13
更换同规格慢熔保险；换上立即再烧 → 板内 5V 侧短路，停止反复上电
3.背板 5V 检查
24V 正常但模块灯不亮：测背板 Pin1-Pin2 是否有 5V
无 5V：CPU 板或电源模块损坏，需更换 / 维修
三、MacGREGOR麦基嘉克令吊CC/MC 系列控制模块输入回路故障排查
典型回路：
外部开关 → 电缆 → 端子 → CC/MC 输入通道 → 背板 → CPU
1.看模块输入 LED
开关动作时 LED 不亮：外部回路或前级问题
LED 亮但系统无显示：模块通道 / 背板 / 软件问题
2.外部线路检查（断电）
查急停、限位、油压开关：通断是否正常、有无进水 / 锈蚀
端子排：松动、氧化、腐蚀、进水；重新压接、打磨
电缆：摇表测绝缘（≥1MΩ），有无破皮、接地
3.端子处电压测量（带电）
NPN 型（ sinking）：公共端 0V，动作时输入点 24V
PNP 型（ sourcing）：公共端 24V，动作时输入点 0V
电压不对：查外部电源、公共线（COM）是否断
4.通道互换测试
把故障通道线换到同板 备用通道，改程序地址
正常 → 原通道损坏；仍异常 → 外部线路 / 公共端问题
四、MacGREGOR麦基嘉克令吊CC/MC 系列控制模块输出回路故障排查
典型回路：
CPU → CC/MC 输出通道 → 端子 → 电缆 → 负载（接触器线圈 / 电磁阀）
1.看模块输出 LED / 继电器
指令发出 LED 不亮：模块未输出，查程序 / 模块
LED 亮但负载不动：外部线路、负载、公共线问题
2.输出端子电压测量（带电）
输出 ON：应有 24VDC（或 110VAC）
有电压但不动：COM 公共线断、负载坏、接地不良
无电压：通道烧毁、模块故障
3.负载与线路检查（断电）
接触器线圈 / 电磁阀：测电阻（几十～几百 Ω），短路 / 开路直接更换
线路：绝缘、端子、屏蔽接地；感性负载（线圈）必须加 续流二极管 / RC 吸收器，否则易烧通道
4.通道互换 / 外接继电器
换备用通道测试，判断是否通道损坏
频繁烧通道：加装中间继电器，保护模块触点
五、MacGREGOR麦基嘉克令吊CC/MC 系列控制模块本身故障判定
满足以下任一条，基本可判定 模块硬件损坏，需维修 / 更换：
1.24V、5V 供电正常，所有 I/O 通道均无输入 / 输出
2.单个通道对外接线完全正常，但始终无输入 / 输出，互换通道确认
3.模块指示灯异常（全灭、全闪、固定报错），重启 / 清故障无效
4.系统报 E1405、IO 通讯故障，且排除外部总线与接线
六、MacGREGOR麦基嘉克令吊CC/MC 系列控制模块现场快速处理步骤
1.断电 5 分钟再上电，清临时故障与通讯锁死
2.查 24V 电源、保险、整流桥，电压必须稳定 23–25V
3.查所有外部开关 / 传感器通断、端子、电缆绝缘
4.测 I/O 端子电压，确认 NPN/PNP 极性与 COM 线
5.通道互换测试，区分外部线路还是模块问题
6.感性负载补续流二极管，避免再次烧通道
7.确认模块硬件损坏 → 送修或更换备板
七、预防措施（减少复发）
24V 电源加 浪涌保护器，避免电网冲击
所有接触器 / 电磁阀线圈加装 续流二极管（DC）或 RC 吸收（AC）
端子排定期打磨、防腐蚀；电缆穿管、防水密封
备用 1–2 个 I/O 通道，便于现场快速替换
定期备份程序与 IO 地址表，便于快速恢复
