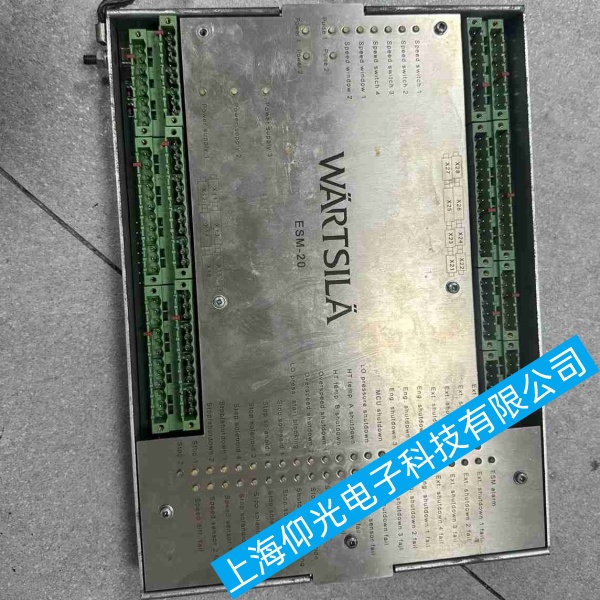

瓦锡兰ESM-20发动机安全监控模块指示灯不亮故障原因及维修对策

瓦锡兰ESM-20发动机安全监控模块指示灯不亮故障原因及维修对策
瓦锡兰 ESM‑20 指示灯完全不亮的现场快速排查 + 修复流程（从最常见到少见，可直接按步骤做），24V 供电是第一重点。
一、瓦锡兰ESM-20发动机安全监控模块故障定位（由外到内，先电源后模块）
1）外部供电（最常见）
测端子排 +24V/0V：空载≥22VDC、带载 21.6–26.4VDC；波动 >±10% 异常。
查前端空开 / 保险（含机柜内支路保险）：熔断则换同规格（先排查短路）。
查接线端子 / 插头：松动、氧化、烧蚀→紧固 / 清洁 / 更换端子。
查接地：模块外壳对地 < 1Ω；接地线≥4mm²，无虚接。
2）模块内部电源（外部供电正常时）
开盖查板载保险（贴片 / 直插）：通断异常→换同规格（先排除后级短路）。
测DC‑DC 转换电路：输入 24V 正常、输出 5V/3.3V 为 0→更换转换芯片 / 电源板。
目视电路板：烧黑、鼓包、元件炸裂→维修或更换模块。
3）指示灯与驱动电路（罕见）
测 LED 两端电压：有电压不亮→LED 老化 / 脱焊→补焊或更换指示灯。
驱动芯片无输出→检修驱动电路。
4）模块死机 / 固件异常
断电5–10 分钟后重启；仍不亮→固件损坏，需重刷程序或更换模块。
二、瓦锡兰ESM-20发动机安全监控模块应急处理（不停机优先）
确认外部 24V 供电正常、保险完好、接线紧固。
断电重启；无效则更换同型号 ESM‑20 模块（需匹配固件版本）。
更换后仍异常→排查上级电源、接地、干扰（如大电缆并行走线）。
三、瓦锡兰ESM-20发动机安全监控模块预防要点
每 6 个月：测24V 电压、接地电阻，紧固端子。
环境：控温 0–55℃、防潮防盐雾，避免强振动。
备件：备ESM‑20 模块 + 板载保险 + 端子，记录固件版本。
四、瓦锡兰ESM-20发动机安全监控模块安全提醒
断电操作，验电确认无压；开盖维修需防静电。
ESM‑20 为安全级模块，维修后需做功能测试（模拟超速 / 低压等）。
