下面给你一套可直接现场执行的 ESM‑20 超速保护失效（不跳闸 / 误跳闸 / 无反应） 排查与修复流程，按优先级从易到难，覆盖传感器、线路、模块、执行机构与试验验证。

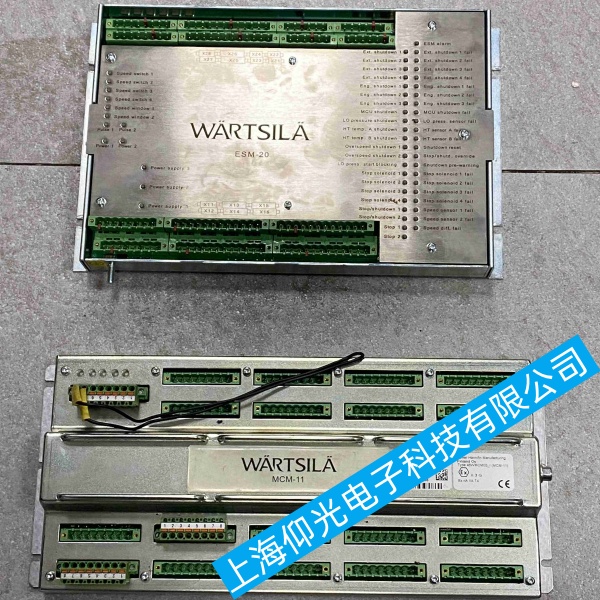

一、瓦锡兰ESM-20发动机安全监控模块故障现象与判定标准
超速保护失效：转速超过 115% 额定转速，ESM‑20 不触发紧急停车；或正常转速下频繁误超速报警 / 误停车。
ESM‑20 独立于主控，硬线 + 双路转速（ST173/ST174） 做超速保护。
二、瓦锡兰ESM-20发动机安全监控模块快速排查（30 分钟内）
1）转速传感器回路（最常见）
ESM‑20 超速保护用 ST173、ST174（凸轮轴 / 飞轮），双路冗余。
检查：
传感器 间隙 1.5–2.5 mm，无铁屑、油污、损伤。
接头 / 端子无松动、氧化、进水；屏蔽层单端接地。
用万用表测：DC 24V 供电正常；脉冲信号（AC 几 V）随转速变化。
故障特征：一路信号丢失 / 漂移 → 超速误报或拒动。
处理：直接更换故障传感器（成对更换更稳妥），复调间隙。
2）ESM‑20 电源与接地
供电：24VDC ±10%，纹波＜100mV；保险 / 空开无虚接、烧蚀。
接地：模块地、传感器地、机体地可靠连接，无悬空、多点接地环流。
现象：电源不稳 / 接地不良 → 信号干扰、随机误超速、保护不动作。
处理：紧固端子、清洁接地排、更换老化电源线、加装滤波器。
3）外部接线与干扰
转速信号线与动力线分开走线，远离变频器、大接触器、增压器执行器。
检查：屏蔽层破损、接头进水、电缆老化；临时单独供电 + 屏蔽做孤立测试。
处理：重新布线、更换屏蔽电缆、两端压接冷压端子。
4）ESM‑20 模块本体
观察面板：Speed Pulse 指示灯是否随转速正常闪烁；有无 “Overspeed Fault”“Sensor Fault” 常亮。
测试：
用转速信号模拟器注入 0–400Hz 脉冲，看模块显示与输出是否正常。
对比双路转速：差值＞2% → 传感器或模块通道异常。
处理：通道故障 / 内部继电器坏 → 维修或更换 ESM‑20 模块，程序与参数按瓦锡兰标准恢复。
5）超速执行机构（停车电磁阀 / 燃油切断）
检查：紧急停车电磁阀（ESD）是否卡死、线圈烧蚀、阀芯卡滞。
动作测试：ESM 发出停车指令时，电磁阀立即吸合 / 切断燃油，无延迟、卡涩。
处理：清洗阀芯、更换电磁阀、检查气路 / 油路有无堵塞。
三、瓦锡兰ESM-20发动机安全监控模块标准修复步骤（可直接执行）
断电挂牌，断开 ESM‑20 与传感器、执行器接线。
传感器：清洁齿面→检查间隙→测量电阻 / 脉冲→更换损坏件→复调间隙 1.5–2.5mm。
线路：检查屏蔽、端子、绝缘→重新压接→单独接地。
电源：测 24V、纹波→更换老化线 / 保险→可靠接地。
模块：模拟器测试转速输入 / 输出→维修或更换模块→恢复参数。
执行器：测试 ESD 电磁阀动作→清洗或更换→确认切断正常。
功能试验（关键）
静态：模拟 115% 转速，ESM 应＜100ms 触发停车。
动态：空载升速至额定→缓慢升至 115%，确认 ESD 可靠动作、发动机停机。
复位：消除故障→复位 ESM→重启正常运行。
四、瓦锡兰ESM-20发动机安全监控模块常见根因与预防
TOP1：ST173/ST174 传感器磨损、间隙不当、进水 → 每 500h 检查间隙与密封。
TOP2：电源纹波大、接地不良 → 定期紧固接地排、加装电源滤波器。
TOP3：电缆老化、屏蔽破损、强电干扰 → 分开强弱电布线、定期更换屏蔽线。
TOP4：ESM‑20 内部通道 / 继电器老化 → 每年做一次模拟器校验。
五、瓦锡兰ESM-20发动机安全监控模块安全提醒
超速试验必须空载、专人监护、备好紧急停机。
严禁短接 / 屏蔽超速保护运行，属重大安全风险。
