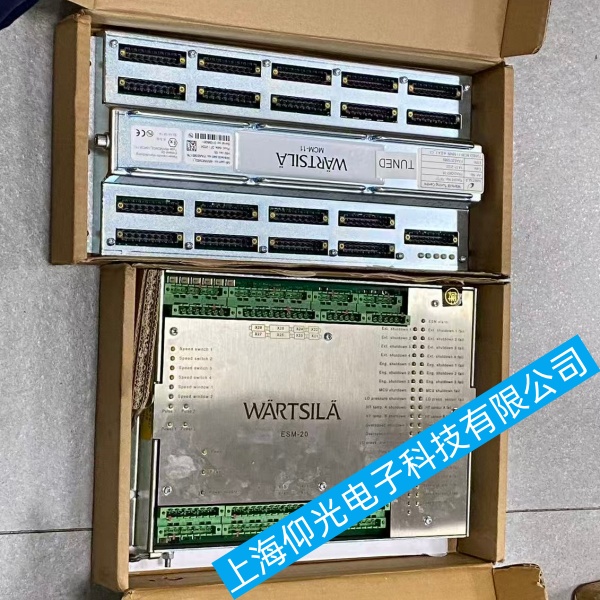

瓦锡兰ESM-20发动机安全监控模块输出信号异常故障排查修复

瓦锡兰ESM-20发动机安全监控模块输出信号异常故障排查修复
下面给你一套2026-05-16 瓦锡兰 ESM‑20 输出信号异常的现场可直接执行排查 + 解决方法，按优先级从易到难，可快速定位是传感器 / 线路 / 电源 / 模块硬件 / 配置干扰哪一类。
一、瓦锡兰ESM-20发动机安全监控模块典型现象（你对照确认）
ESM‑20 输出 4–20mA/0–10V 不稳、跳变、卡死、漂移
实际参数正常，但 ESM 报 Sensor Fault / Signal Out of Range
模块继电器输出乱跳、误触发停机 / 降速
FlexView 显示对应通道信号异常，其他通道正常
二、瓦锡兰ESM-20发动机安全监控模块快速排查（30 分钟内完成）
1）电源与接地（最常见）
测量 ESM‑20 供电：24VDC ±10%（21.6–26.4V），纹波＜100mV
确认：
模块 0V/24V 端子紧固、无虚接
系统单点接地，屏蔽层单端接地，避免地环流干扰
与变频器、启动柜、大功率电机分开接地排
2）外部信号链路（传感器→ESM）
以转速 / 油压 / 温度为例：
传感器侧：
测量传感器供电、输出信号是否稳定（4–20mA/0–10V）
更换同型号传感器交叉验证
线路检查：
电缆有无磨损、腐蚀、进水、接头氧化
屏蔽层是否破损、是否双端接地
用万用表测通断 + 对地绝缘（＞1MΩ）
端子侧：
ESM 输入端子重新压接 / 紧固，排除虚接
3）ESM‑20 输入 / 输出通道隔离测试
换通道：把异常信号接到 ESM 备用通道，参数重新配置
正常 = 原通道损坏
依旧异常 = 外部链路或配置问题
输出回路：
测量 ESM 输出端子：是否有4–20mA/0–10V、是否随输入变化
带负载测试：接标准电阻（如 250Ω）观察是否稳定
4）配置与软件（参数错也会 “输出异常”）
核对 ESM‑20 参数：
信号类型：4–20mA / 0–10V / PT100 / 转速 是否与传感器一致
量程、滤波时间、阻尼、报警 / 跳闸阈值
固件版本：确认与系统兼容，必要时重下配置 / 复位
5）模块硬件（以上都正常再怀疑）
观察 ESM‑20 指示灯：
PWR：常亮；FAULT：是否闪烁、对应代码
交叉替换：用同型号同版本备用模块直接替换
恢复正常 = 原 ESM‑20 硬件损坏（输入通道 / ADC / 输出驱动）
三、瓦锡兰ESM-20发动机安全监控模块常见故障点与解决
1. 输出跳变 / 漂移（多为干扰）
原因：屏蔽不良、双端接地、电源纹波、附近大功率设备干扰
解决：
屏蔽层仅在 ESM 侧单端接地
信号线远离动力电缆（≥30cm），必要时穿钢管
电源加装DC 滤波器
2. 输出卡死不动
原因：传感器故障、线路断线、输入通道损坏、参数锁定
解决：
换传感器、查断线、换通道、恢复默认参数重设
3. 继电器误动作 / 乱跳
原因：输入信号噪声、接地不良、模块内部继电器老化
解决：
加强滤波、改善接地、更换模块
4. 转速信号异常（典型）
现象：实际转速正常，ESM 显示偏高 / 偏低 / 跳变
解决：
检查转速传感器（如 ST173/ST174）间隙、安装、接线
更换传感器；仍异常 → 检查 ESM 转速输入通道或模块
四、瓦锡兰ESM-20发动机安全监控模块标准处理流程（你可直接按顺序做）
断电→紧固所有端子→检查接地与屏蔽→上电测电源
传感器端测量输出→换传感器测试
检查电缆绝缘与屏蔽→重新接线
ESM 换输入通道→核对参数与量程
交叉替换 ESM‑20 模块
仍异常：检查外部干扰、动力电缆并行、接地系统
五、瓦锡兰ESM-20发动机安全监控模块预防措施（避免复发）
定期：紧固端子、清洁模块、检查屏蔽与接地
信号线：屏蔽双绞线、单端接地、远离动力线
电源：稳定 24VDC，必要时加隔离电源 / 滤波器
备件：备一块同版本 ESM‑20，便于快速替换验证
