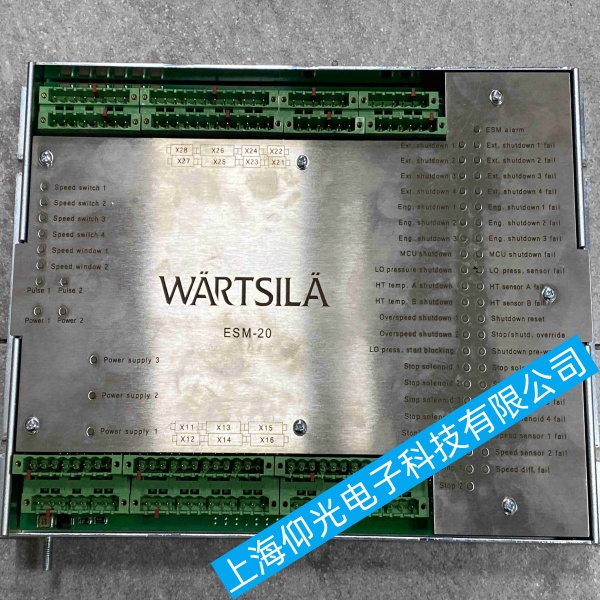

瓦锡兰ESM-20发动机安全监控模块通讯中断故障原因及解决对策
下面给你一份瓦锡兰 ESM‑20 发动机安全监控模块通讯中断的现场可直接执行排查 + 修复方案，按 “先物理→再配置→后硬件→最后干扰” 顺序，最快定位问题。
一、瓦锡兰ESM-20发动机安全监控模块现象与报警
监控系统报：ESM‑20 Communication Lost / 通讯中断
ESM‑20 面板：COMM 灯不闪 / 常亮 / 变红
发动机参数（转速、温度、压力）无刷新或显示 “——”
二、瓦锡兰ESM-20发动机安全监控模块快速排查（现场 10 分钟可做完）
1）电源与接地（最常见）
测量 ESM‑20 +24V / 0V：
空载：≥22 VDC
带载：24V ±10%（21.6–26.4V）
检查：保险、端子、电源线有无氧化 / 松动 / 烧黑
接地：
模块外壳→船体地：＜1Ω
通讯屏蔽层：单端接地（主站侧），禁止两端接地
2）通讯线与接头（90% 瞬断根源）
ESM‑20 常用：CAN / RS485 / 以太网
目视：线缆无破损、无挤压、无油污
接头：
拔下→用无水酒精清洁针脚→重新插紧并锁死
检查 A/B（CAN/485）无接反、无短路
终端电阻（CAN/485 总线）：
总线两端各 120Ω，总电阻 ≈60Ω
3）通讯参数配置（物理正常仍不通）
协议：确认是 CANopen / J1939 / Modbus RTU 等
关键参数必须与上位机 / PLC完全一致：
波特率：250k / 500k（CAN）；9600 / 19200（485）
节点地址 / 从站 ID
数据位 8、停止位 1、校验位（无 / 偶）
操作：修改参数→保存→重启 ESM‑20 与上位机
4）模块硬件自检
看指示灯：
正常：TX/RX 规律闪烁
异常：常灭 / 常亮→通讯芯片损坏
替换测试（最有效）：
用已知正常同型号模块替换 ESM‑20
恢复通讯→原模块硬件故障（通讯口 / CPU / 电源）
5）电磁干扰（机舱强电环境）
通讯线远离：变频器、大电机、动力电缆（间距＞30cm）
屏蔽层连续无断点，接头处360° 压接
临时措施：断开附近大功率干扰设备，观察通讯是否恢复
三、瓦锡兰ESM-20发动机安全监控模块标准修复步骤（按顺序做）
断电 5 分钟后重启（临时恢复常用）
紧固所有端子（电源、地、通讯）
清洁并重新插拔通讯接头
核对通讯参数（波特率 / 地址 / 协议）
测量终端电阻、电源电压、接地电阻
替换 ESM‑20 模块确认硬件
排查干扰与布线
四、瓦锡兰ESM-20发动机安全监控模块常见故障点与对策
端子松动 / 氧化：重新压接 + 力矩紧固
24V 电源波动大：更换电源模块 / 加大线径
A/B 线接反：调换后重启
终端电阻缺失 / 损坏：补装 120Ω
参数被误改：恢复备份参数或重设
模块通讯口烧坏：更换 ESM‑20 或送修
五、瓦锡兰ESM-20发动机安全监控模块预防建议（减少复发）
每 6 个月：测电源、接地、终端电阻；紧固端子
通讯线用双屏蔽专用总线电缆，远离动力线
模块柜保持干燥、通风、温度＜55℃
定期备份 ESM‑20 程序与参数
