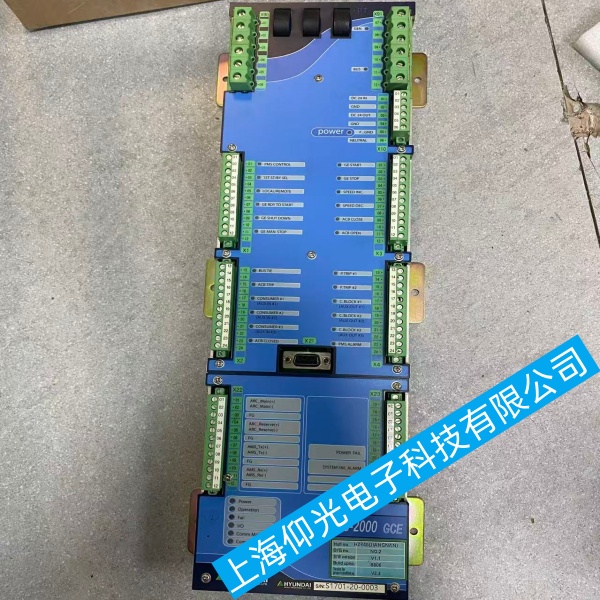

HYUNDAI ACONIS-2000 GCE船舶发电机控制模块误报故障信号故障原因分析及维修

HYUNDAI ACONIS-2000 GCE船舶发电机控制模块误报故障信号故障原因分析及维修
现代 ACONIS‑2000 GCE 模块误报，90% 源于信号干扰、接线 / 端子接触不良、传感器漂移、参数阈值不当、电源不稳、模块固件 / 硬件老化。按下面由简到严排查，多数可快速解决。
一、HYUNDAI ACONIS-2000 GCE 船舶发电机控制模块先做 3 步快速复位
1.记录报警代码：屏幕或上位机记下具体故障码（如过压、超速、水温高），便于定位通道。
2.断电重启：断模块 24V DC 电源 3–5 分钟，再上电。可清除临时数据紊乱、缓存溢出导致的误报。
3.核对实时参数：对比报警值与实际表计（电压、频率、温度、压力），确认是 “真故障” 还是 “信号误报”。
二、HYUNDAI ACONIS-2000 GCE 船舶发电机控制模块外部信号与线路排查
1.传感器侧
外观：有无破损、进水、腐蚀、松动。
信号测量：用万用表测传感器输出（PT100 电阻、4–20mA、0–5V），是否在正常范围；漂移或跳变则更换传感器。
安装间隙：转速传感器与飞轮齿顶间隙0.5–1.5mm，过近 / 过远易误脉冲。
2.接线与端子
紧固所有端子（传感器、电源、通讯、输入 / 输出），尤其振动大的区域。
清洁端子氧化层，重新压接；对地绝缘＞10MΩ，避免漏电干扰。
信号线用屏蔽线，单端接地；远离大功率电缆、接触器、变频器，减少电磁干扰。
检查线路有无磨损、挤压、泡水，修复或更换。
3.电源稳定性
测模块供电：24V DC±10%，波动大时加稳压模块或检查蓄电池 / 充电机。
控制回路加滤波电容（24V 正负极间），抑制尖峰干扰。
三、HYUNDAI ACONIS-2000 GCE 船舶发电机控制模块参数与软件配置
1.报警阈值核对
进入模块菜单，查看误报项的高 / 低报警值、延时、回差；如电压高报设为 420V，实际 415V 就报警，需调大阈值或延长延时。
恢复默认参数后重新配置，排除误修改。
2.固件与通讯
联系厂家更新最新固件，修复已知 bug（如信号采样漂移、逻辑误判）。
检查通讯地址、波特率、协议，避免冲突或干扰导致的虚假报文报警。
四、HYUNDAI ACONIS-2000 GCE 船舶发电机控制模块硬件自检（仍误报时）
1.外观检查：打开外壳，看主板有无烧痕、鼓包电容、腐蚀、松动元件。
2.通道测试：用信号发生器给对应通道输入标准信号（如 4–20mA），观察显示是否稳定；跳变或偏差大，多为输入通道损坏，需维修或更换模块。
3.更换模块验证：用同型号备用模块替换，若误报消失，原模块硬件故障（如 AD 采样芯片、电源管理损坏）。
五、HYUNDAI ACONIS-2000 GCE 船舶发电机控制模块典型误报案例速修
电压 / 频率误报：检查 PT 接线、熔断器、端子；校准电压变送器；电源加滤波。
转速误报：传感器间隙 0.5–1.5mm；屏蔽线单端接地；检查齿盘有无缺齿 / 毛刺。
温度 / 压力误报：传感器老化或漂移；端子氧化；线路泡水；更换传感器并重做屏蔽接地。
随机多故障误报：电源 24V 不稳；电磁干扰严重；模块固件旧；按电源→布线→固件顺序处理。
六、HYUNDAI ACONIS-2000 GCE 船舶发电机控制模块预防措施
定期紧固端子、清洁触点，每年至少 1 次。
传感器信号线全程屏蔽，远离强电，单端接地。
控制电源加装EMI 滤波器，避免电网干扰。
每年备份参数、更新固件，减少软件故障。
