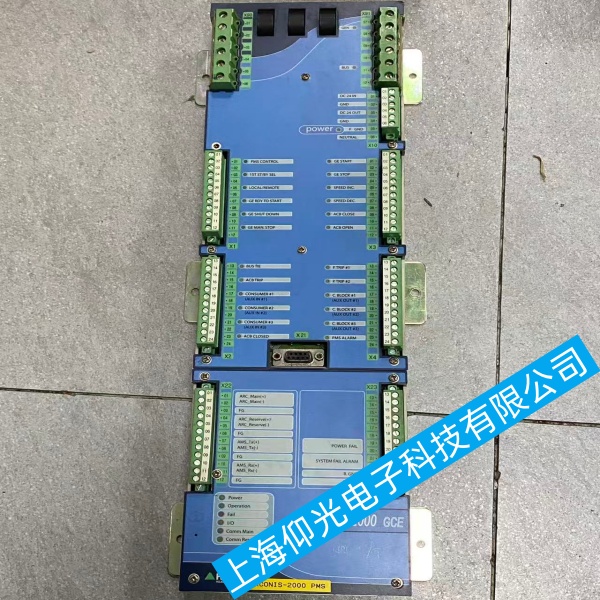

HYUNDAI ACONIS-2000 GCE 船舶发电机控制模块转速调节异常故障检修实例

HYUNDAI ACONIS-2000 GCE 船舶发电机控制模块转速调节异常故障检修实例
现代 ACONIS-2000 GCE 转速调节异常，核心是先查转速传感器 / 线路、调速执行器、控制模块参数与硬件，再排查燃油 / 机械侧，按 “先易后难、先电后机” 闭环处理。
一、HYUNDAI ACONIS-2000 GCE 船舶发电机控制模块故障核心原因
转速传感器信号异常：磁电式传感器脏污、间隙不当（标准 0.5–1.5mm）、线路松动 / 氧化、飞轮齿数参数错误。
调速执行机构卡滞：调速马达 / 执行器连杆卡涩、油门拉杆松动、伺服电机磨损。
控制模块参数漂移 / 损坏：PID 参数（增益 / 死区 / 调差率 droop）失准、主板 I/O 端口虚焊、电源波动。
外部干扰 / 接线问题：信号线未屏蔽、与动力缆同槽、接地不良、端子短路 / 锈蚀。
二、HYUNDAI ACONIS-2000 GCE 船舶发电机控制模块分步排查与解决
1. 先查报警与参数（模块端）
读 ACONIS-2000 GCE 故障码（如Speed Sensor Loss、Speed Deviation），确认触发源。
核对参数：
飞轮齿数、传感器类型（磁电 / 霍尔）、转速量程（1500/1800rpm）。
调速 PID：P=20–40，I=5–10，D=0.5–2；调差率droop=3–5%。
复位模块（断电 5min），恢复出厂参数后重试。
2. 转速传感器回路排查（最常见）
外观：清洁传感器头部油污 / 铁屑，紧固安装螺栓。
间隙：塞尺测传感器与飞轮齿顶间隙，标准 0.8–1.2mm，偏差则调整支架。
线路：
测传感器电阻：磁电式500–1500Ω，短路 / 断路则更换。
查端子：模块侧 / 传感器侧插头无氧化、压接牢固；屏蔽层单端接地。
信号测试：
空载盘车，用万用表 AC 档测传感器输出：1–5VAC（随转速升高）。
示波器看波形：正弦波无畸变、无丢波；异常则换传感器或线缆。
3. 调速执行机构排查
手动操作：本地 / 远程控制调速马达，观察油门动作顺畅无卡涩；卡滞则拆检连杆、球头，清洁润滑或更换。
信号与供电：
模块输出调速指令：4–20mA 或 0–10V，随转速设定线性变化。
调速马达电源：DC24V±10%，压降大则查电缆线径 / 接地。
机械联动：油门拉杆无变形、限位螺丝间隙正确；松动则紧固并校准零位 / 满行程。
4. 控制模块硬件排查
电源：模块供电 DC24V 稳定，纹波＜50mV；波动大则检查电源模块 / 滤波电容。
主板检查：
外观：电容无鼓包、电阻无烧蚀、焊点无虚焊。
I/O 端口：换备用通道接传感器 / 执行器，排除端口损坏。
通信：检查 CAN/RS485 接线，终端电阻（120Ω）正确，无干扰；通信异常则换通信模块。
5. 干扰与接地优化
信号线与动力缆分槽敷设，间距≥30cm；屏蔽层单端接模块地。
模块、传感器、机体共地，接地电阻＜4Ω；清理接地点氧化层。
加装信号滤波器（4–20mA/0–10V），抑制高频干扰。
三、HYUNDAI ACONIS-2000 GCE 船舶发电机控制模块典型故障速修案例
案例 1：转速波动 ±50rpm，报 Speed Deviation
原因：传感器间隙 1.8mm（过大）+ 信号线屏蔽层双端接地。
解决：调整间隙至 1.0mm，屏蔽层单端接地；校准 PID（P=30，I=8，D=1），恢复正常。
案例 2：无转速信号，无法启动
原因：传感器线圈断路（电阻∞）+ 飞轮齿数设为 120（实际 100）。
解决：换同型号传感器，修正齿数参数；盘车测信号 3VAC，启动正常。
四、预防维护要点
每周：清洁转速传感器、检查接线端子、紧固调速机构连杆。
每月：校准调速 PID 参数、测试传感器信号、检查接地电阻。
每季度：模块断电除尘、检查电容 / 焊点、校验调速马达行程。
五、HYUNDAI ACONIS-2000 GCE 船舶发电机控制模块维修禁忌
严禁带电拔插传感器 / 模块插头，避免静电击穿芯片。
严禁未校准间隙就紧固传感器，防止磨损飞轮齿顶。
严禁随意修改 PID / 调差率，需按原厂手册分步调试。
