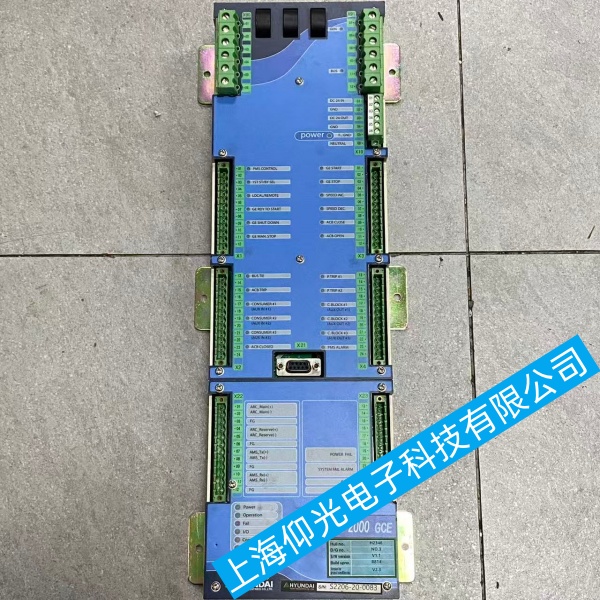

HYUNDAI ACONIS-2000 GCE 船舶发电机控制模块运行中掉电故障维修详解

HYUNDAI ACONIS-2000 GCE 船舶发电机控制模块运行中掉电故障维修详解
HYUNDAI ACONIS-2000 GCE 船舶发电机控制模块运行中掉电，核心多为外部 24VDC 供电不稳 / 虚接、内部电源模块老化、振动 / 高温致接触不良；按 “先外后内、先易后难” 排查，可快速解决。
一、HYUNDAI ACONIS-2000 GCE 船舶发电机控制模块故障特征与安全前提
现象：运行中POWER 灯灭、模块重启 / 停机、通信中断，无规律或振动 / 负载波动时易发。
安全：先断 24VDC 空开，放电后再开箱；带电测量严守绝缘规范。
二、HYUNDAI ACONIS-2000 GCE 船舶发电机控制模块外部供电排查
模块额定供电：24VDC±10%（21.6–26.4V）。
1.电压监测：万用表测模块端子排L+/M（+24V/0V），运行中连续监测；低于 21V 或波动 > 2V，查上游电源。
2.线路与端子：
紧固机舱振动区端子，打磨氧化层并涂导电膏。
检查 24V 空开、保险丝（5A/250V），更换熔断件并查后级短路。
排查与大电机 / 变频器共母线的压降干扰，临时接独立 24V 电源测试。
3.接地与干扰：检查屏蔽地、机壳地可靠连接；远离大功率设备，避免电磁干扰致掉电。
三、HYUNDAI ACONIS-2000 GCE 船舶发电机控制模块内部检修（断电操作）
1.外观与保护元件：开箱查板载保险丝（F1，3.15A/250V）、滤波电容、压敏电阻；电容鼓包 / 漏液、保险丝熔断，先查短路再更换同规格件。
2.电源模块检测：
测 DC-DC 输出：5V（4.9–5.1V）、3.3V（3.2–3.4V），异常则更换电源模块或返厂。
查浪涌保护：压敏电阻 / TVS 击穿会拉低电压，更换损坏器件。
3.接插件与焊点：重拔 24V 进线、背板连接器，排查退针 / 氧化 / 虚焊；振动处补焊加固。
四、HYUNDAI ACONIS-2000 GCE 船舶发电机控制模块环境与运行诱因排查
1.温度与散热：环境 **>70℃** 或散热孔堵塞，触发过热保护掉电；清理风道、加强通风。
2.振动防护：模块固定松动、线缆无减振，振动致接触瞬断；加固安装、线缆用波纹管固定。
3.软件与负载：
查 PMS 日志，负载骤增时掉电，优化负载分配、避免大功率设备同时启停。
固件异常：恢复出厂设置或升级固件至稳定版。
五、HYUNDAI ACONIS-2000 GCE 船舶发电机控制模块应急处理与预防
应急：掉电后先切非关键负载，复位空开 / 保险丝；恢复供电后逐步合闸负载，观察稳定性。
预防：
定期校验 24V 电源，每 3 个月紧固端子、清洁散热。
关键回路加装 UPS / 稳压模块，抑制电压波动。
振动区线缆用冷压端子 + 防振夹，减少虚接风险。
六、HYUNDAI ACONIS-2000 GCE 船舶发电机控制模块维修与更换建议
内部电源模块损坏：优先更换同型号电源板；无备件时返厂维修。
主板故障：更换原装 ACONIS-2000 GCE 模块，避免兼容件兼容性问题。
