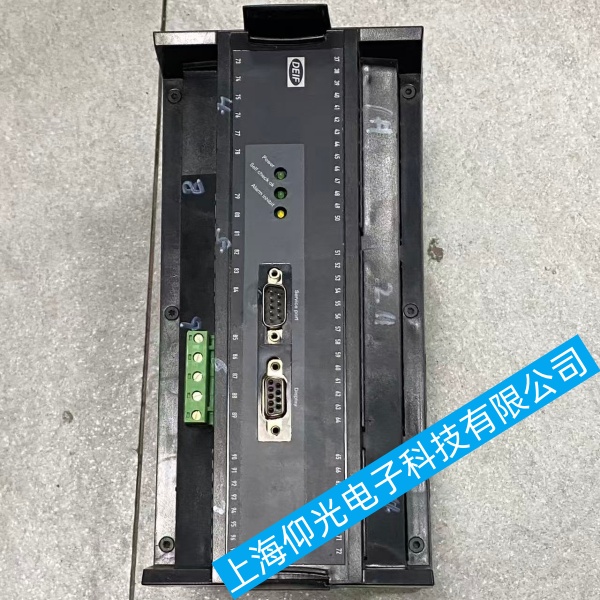

丹控DEIF GPU 300发电机保护控制器无法通讯故障根源与修复

丹控DEIF GPU 300发电机保护控制器无法通讯故障根源与修复
DEIF GPU 300 通讯失败，按 “先硬后软、先物理后配置” 快速排查，多数为网线 / 端口 / IP 配置问题，少数为模块或固件故障。
一、丹控DEIF GPU 300发电机保护控制器物理层排查（优先做）
1.端口与模块确认
用 PCM3.1（槽 7）的Port3（推荐），禁止用 PSM 内部口。
观察 PCM3.1 网口 LED：绿灯常亮 / 闪烁为正常；不亮则查供电 / 网线 / 端口。
2.网线与连接
换超五类 / 六类屏蔽网线，长度≤100m，无破损、大角度弯折。
直连电脑测试，绕过交换机；若直连正常，检查交换机端口配置（VLAN / 速率 / 双工）。
3.供电与重启
控制器与显示单元供电正常（24VDC±10%），无压降。
断电≥10 秒后重启，清除临时故障。
二、丹控DEIF GPU 300发电机保护控制器网络配置排查
1.IP 与地址匹配
电脑与控制器同网段（如控制器 192.168.1.100，电脑设 192.168.1.x）。
关闭电脑防火墙 / 杀毒软件，放行 PICUS 通讯端口。
2.PICUS 软件连接
打开 PICUS→自动扫描→选择控制器→输入账号密码（默认查手册）。
扫描不到：换 PCM 其他网口、换电脑、更新 PICUS 至最新版。
三、丹控DEIF GPU 300发电机保护控制器通讯协议与参数
1.协议设置
确认控制器与上位机 / 显示单元协议一致（Modbus TCP/DEIF Native）。
检查波特率、数据位、校验位、从站地址，两端必须完全匹配。
2.冗余与终端电阻
启用 DEIF 网络冗余时，检查备用线路连接；无需冗余可关闭该告警。
CAN 总线通讯：两端终端电阻 120Ω，测量总线电阻≈60Ω（两端都接）。
四、丹控DEIF GPU 300发电机保护控制器固件与硬件故障
1.固件更新
用 PICUS 更新控制器与显示单元固件至兼容最新版，修复通讯 BUG。
2.硬件替换
以上无效：更换 PCM3.1 模块、显示单元或通讯板卡。
联系 DEIF 售后，提供故障码 / 日志，申请技术支持或维修。
五、丹控DEIF GPU 300发电机保护控制器预防建议
定期检查网线 / 接头，避免振动、潮湿、高温环境。
备份配置文件，更新固件前确认兼容性。
关键通讯链路采用冗余设计，降低单点故障风险。
