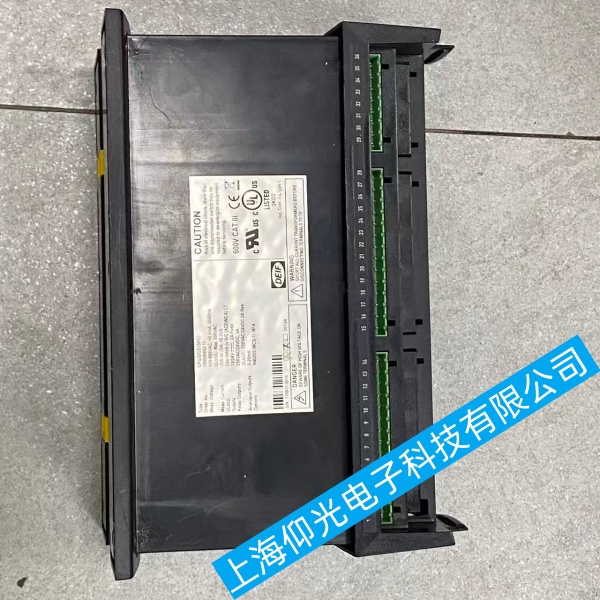

丹控DEIF GPU 300发电机保护控制器继电器输出端子无动作故障处理技巧
DEIF GPU300 继电器输出无动作，按外部回路→参数配置→内部继电器 / 驱动→硬件故障顺序排查，绝大多数问题可当场定位。
一、先确认丹控DEIF GPU 300发电机保护控制器现象（快速判断方向）
面板 / 软件有输出指令但端子无动作、无吸合声、指示灯不亮→优先查电源、接线、参数。
有吸合声但外部设备不动作→查触点、外部回路、负载。
个别点无输出→该路继电器 / 驱动损坏可能性大。
二、丹控DEIF GPU 300发电机保护控制器外部回路与接线（最常见，优先查）
1.公共端（COM）供电
确认继电器输出COM 端接正确电源（常用 AC220V 或 DC24V），无电则输出不动作。
测量：COM 与 N/L 之间电压正常、无松动 / 氧化 / 烧蚀。
2.输出端子接线
NO/NC 接负载，无短路、无断线、端子拧紧。
负载侧：线圈 / 接触器无烧蚀、绝缘正常；远离变频器 / 大接触器干扰。
3.保险与空开
输出回路保险完好、空开未跳闸；接地可靠。
三、丹控DEIF GPU 300发电机保护控制器参数与逻辑（指令未下发）
1.输出映射（PICUS 软件）
路径：Configure → Parameters → Outputs → Relay Outputs
确认：功能映射正确（如 “发电机合闸” 对应 Relay1）、输出使能 = ON、无联锁 / 互锁禁用。
2.动作条件与逻辑
保护动作 / 控制条件真正满足（如电压 / 频率 / 转速达到设定值）。
无报警锁定、故障未复位、模式错误（如手动 / 自动未切对）。
3.软件与固件
用最新 PICUS 连接，无报错、通讯正常。
控制器固件与显示单元版本一致，必要时升级后重配参数。
四、丹控DEIF GPU 300发电机保护控制器内部继电器与驱动电路（有指令但不动作）
1.面板指示灯
输出动作时，对应继电器 LED 是否亮：
不亮→驱动电路 / CPU 未输出，查参数或主板。
亮但无动作→内部继电器线圈 / 触点坏。
2.继电器本体测试（断电操作）
万用表测线圈电阻：正常约 50–500Ω；无穷大 = 线圈烧断；0Ω= 匝间短路。
手动触发输出：听吸合声；测 NO/NC 通断是否正常。
3.驱动电路
LED 亮但继电器不吸合→驱动三极管 / 光耦损坏，需修主板或换模块。
五、丹控DEIF GPU 300发电机保护控制器硬件损坏（最终确认）
1.继电器输出模块：多通道无输出、LED 异常、换参数无效→更换输出模块。
2.主板故障：所有输出均无动作、供电正常、参数正确→联系 DEIF 售后检修主板。
六、丹控DEIF GPU 300发电机保护控制器快速排查流程（按顺序）
1.查 COM 端电源、接线、保险、负载回路。
2.PICUS 核对输出映射、使能、动作条件、联锁。
3.看面板 LED：动作时亮→测继电器线圈 / 触点；不亮→查参数 / 固件。
4.升级固件、恢复出厂参数重配。
5.更换继电器输出模块；无效则送修主板。
七、丹控DEIF GPU 300发电机保护控制器预防建议
输出回路加装浪涌抑制器 / 续流二极管，减少反向电动势损坏。
定期紧固端子、清洁触点、检查电缆老化。
关键参数定期备份，避免误操作。
