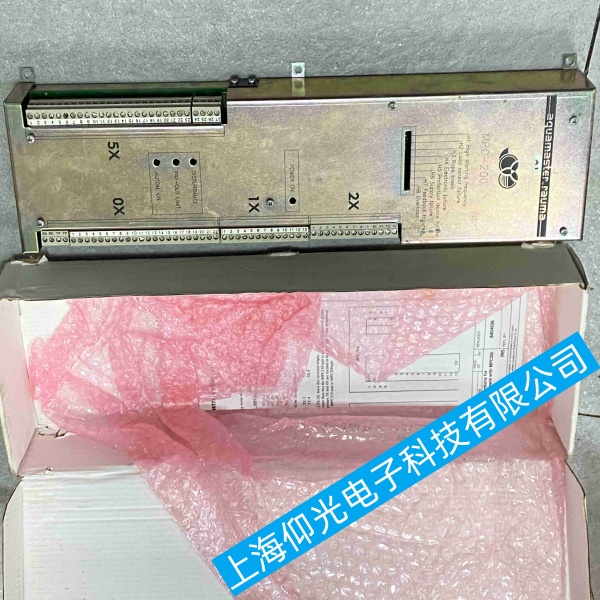

劳斯莱斯MPC-200终端控制器无法启动故障维修技巧

劳斯莱斯MPC-200终端控制器无法启动故障维修技巧
劳斯莱斯（Rolls-Royce，现 Kongsberg）MPC-200 终端控制器"完全无法启动"时，99%与"24 V DC 供电失效""Boot 固件损坏""CPU 主板故障""背板电源模块损坏"四类硬故障有关。按下列由外到内顺序排查，可在15分钟内完成定位：
1、劳斯莱斯MPC-200终端控制器外部 24 V DC 供电验证
用万用表测量端子 X1:1(+)与 X1:2(-)：合格 22-28 V DC，低于20 V 即欠压保护
若电压为零：检查船舶分电箱保险丝、供电电缆断线、滑环碳刷接触不良
船舶谐波大、长距离压降是常见诱因，单独拉 2×1.5 mm² 屏蔽线或加在线 UPS
2、劳斯莱斯MPC-200终端控制器内部保险丝与电源模块
打开前盖检查 F1（5 A 慢熔），发黑即熔断，更换同规格
再次熔断说明内部短路，停止送电直接换机
保险完好时，听内部开关电源应有"滴答"启动声
测量电源板输出：5 V DC（逻辑）、3.3 V DC（CPU核心），任一路缺失即更换电源模块（件号：RR-PSU-200）
3、劳斯莱斯MPC-200终端控制器指示灯状态判读
所有灯完全不亮 → 24 V/保险丝/电源模块故障
电源灯亮但屏幕黑屏 → CPU 未启动或显示背光故障
红灯快闪后熄灭 → Boot 自检失败
黄灯常亮 → 固件损坏或内存检测失败
4、劳斯莱斯MPC-200终端控制器Boot 固件损坏（最常见软故障）
连接串口（X3，19200 8-N-1），上电时按空格键进 BootLoader
若提示 "Boot CRC ERROR""Image Corrupt" 或 "Auto-boot disabled"，说明 Flash 5、劳斯莱斯MPC-200终端控制器内镜像损坏
通过 XMODEM 重新灌入原厂 *.hex 固件，或通过网络接口 TFTP 刷写
若写入失败或反复 CRC 错误，Flash 芯片物理损坏，需更换主板
6、劳斯莱斯MPC-200终端控制器CPU 主板硬件故障
5 V/3.3 V 正常但串口无输出、无蜂鸣器自检音
尝试硬件复位：断电→短接 J3 复位跳线 10 秒→重新上电
仍无反应，更换 MPC-200 主板（件号：RR-MPC200-MB）或整机
7、劳斯莱斯MPC-200终端控制器背板与扩展模块冲突
若配置 I/O 扩展板，逐一拔除后单试主机
某块扩展板短路会导致整组 5 V 过载，CPU 无法启动
8、劳斯莱斯MPC-200终端控制器仍无法启动
记录 24 V 实测值、保险状态、串口 Boot 信息、各测试点电压
联系 Kongsberg Maritime 授权服务商更换整机或返厂芯片级维修。
