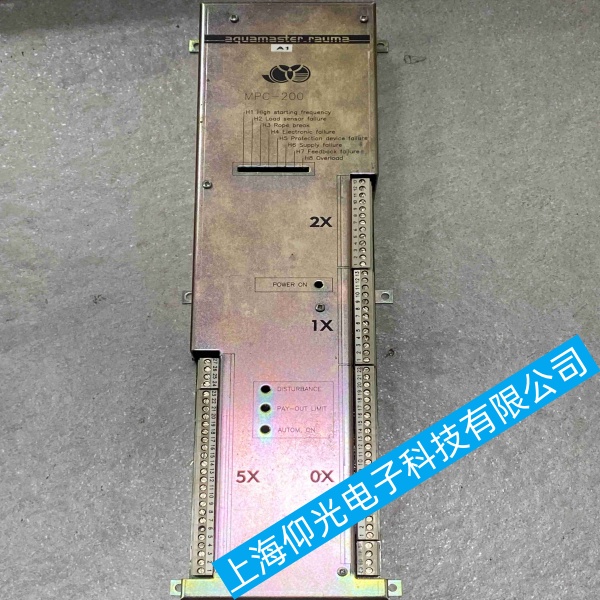

劳斯莱斯（Rolls-Royce，现 Kongsberg）MPC-200 终端控制器出现"指示灯不亮"故障时，90%以上与"24 V DC 供电异常""内部保险丝熔断""LED 驱动电路故障"三类原因有关。按下列顺序排查，可在10分钟内定位并恢复。
1、劳斯莱斯MPC-200终端控制器外部 24 V DC 供电检查
用万用表测量 MPC-200 端子 X1:1(+)与 X1:2(-)间电压：合格 22-28 V DC
若电压为零或低于20 V：
检查船舶 24 V 分电箱保险丝是否熔断
检查供电电缆是否断线或接头氧化
测量线路压降，船舶长距离供电常见压降过大导致欠压保护
2、劳斯莱斯MPC-200终端控制器内部保险丝
打开控制器前盖，检查 F1（5 A 慢熔）保险丝
若熔断，更换同规格保险丝后重新上电
若再次熔断，说明内部 5 V/3.3 V 转换电路短路，需送修或更换整机
3、劳斯莱斯MPC-200终端控制器电源模块状态判断
正常上电时，内部开关电源应有轻微"滴答"启动声
若无声音且保险完好，测量电源模块输出端：
应有 5 V DC（供逻辑电路）
应有 3.3 V DC（供 CPU 核心）
任一路无输出，更换内部电源模块（件号：RR-PSU-200）
4、劳斯莱斯MPC-200终端控制器LED 指示灯本身故障
若上述电压均正常但灯不亮：
用万用表二极管档测量 LED 两端，正常应有 1.8-2.2 V 压降
若 LED 开路，可继续运行（不影响功能），或返厂更换显示板
若 LED 正常但无驱动电压，检查限流电阻或驱动三极管
5、劳斯莱斯MPC-200终端控制器主板故障
若 5 V/3.3 V 正常但 CPU 不启动（无蜂鸣、无串口输出）
尝试复位：断电→短接复位测试点 5 秒→重新上电
仍无反应，更换 MPC-200 主板或整机
6、劳斯莱斯MPC-200终端控制器通信型指示灯不亮（特殊情形）
MPC-200 部分指示灯为"通信状态灯"，依赖 CAN/RS-485 总线
若供电正常但 CAN_H-CAN_L 无信号（终端电阻 120 Ω 异常、总线断线），指示灯也会熄灭
检查总线拓扑：两端 120 Ω 终端电阻，中间节点并联 60 Ω 左右
7、劳斯莱斯MPC-200终端控制器故障仍无法解决
记录 24 V 实测值、保险丝状态、各测试点电压
联系 Kongsberg Maritime 授权服务商更换 MPC-200 整机或返厂维修。
