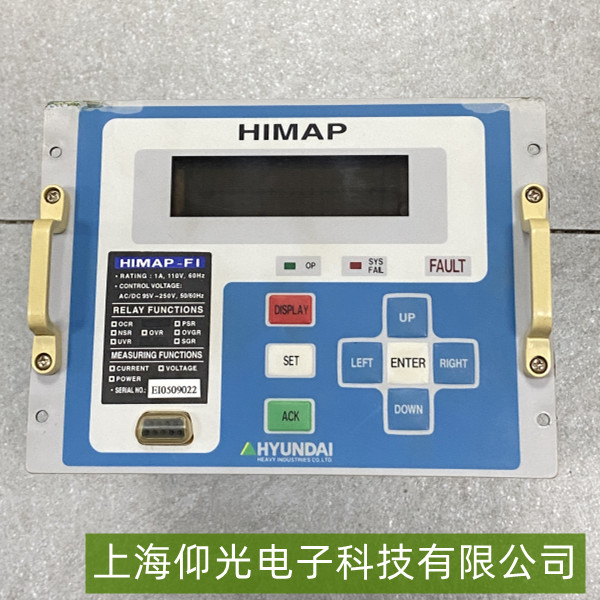

现代HIMAP-F1船舶控制器FAULT灯常亮故障维修
- 维修类别：主机控制设备维修
- 发布者：ZMT
- 发布时间：1/23/2026
- 项目描述：现代HIMAP - F1船舶控制器FAULT灯常亮，先查供电，确保输入电压稳定且电源线连接良好；观察其他指示灯状态辅助判断。接着排查关键故障点，检测传感器输入信号是否正常，检查控制板有无硬件损坏。还要考虑软件或参数设置问题，尝试复位或恢复出厂参数，必要时重刷程序。维修时注意安全，船舶环境复杂，谨慎操作。
-
现代HIMAP-F1船舶控制器FAULT灯常亮故障维修
一、基础排查与安全确认
电源与供电检查
首先确认控制器供电正常：检查主电源输入（通常为24V DC或220V AC，依型号而定）是否稳定，用万用表测量输入电压是否在额定范围内（如24V DC需≥22V且≤26V）。若电源模块（如开关电源或电池组）输出异常（如电压波动大、欠压/过压），会导致控制器保护性触发FAULT灯。同时检查电源线连接是否松动、腐蚀（船舶环境易受盐雾影响），重新插拔或清洁端子确保接触可靠。
故障灯状态观察
FAULT灯常亮通常表示控制器检测到“硬性故障”（如硬件损坏、关键参数超限），而非临时性报警。需同步查看控制器面板其他指示灯（如电源灯、运行灯）状态：若电源灯不亮，优先排查供电；若运行灯熄灭但电源灯正常，可能为主控程序或硬件故障。
二、关键故障点排查
传感器与输入信号异常
HIMAP-F1控制器依赖各类传感器（如油门位置、转速、温度、压力传感器）反馈数据，若传感器线路断路/短路、元件损坏或信号超量程（如温度传感器测得>100℃异常值），控制器会触发保护。用万用表检测传感器输入信号（如电阻值、电压值）是否符合说明书标定范围（例如温度传感器通常为NTC热敏电阻，常温下阻值约10kΩ），或短接传感器信号线模拟正常值（需断电操作），观察FAULT灯是否熄灭。
控制板与硬件故障
若输入信号正常，可能是控制器内部主控板、驱动模块或关键元器件（如电容鼓包、芯片过热）损坏。拆开控制器外壳（断电后操作！），检查是否有元件烧焦痕迹（如电容顶部凸起、PCB板碳化）、焊点脱落或线路短路（可用万用表测关键回路通断）。重点关注电源管理芯片、PWM驱动模块及通信接口（如CAN总线），这些部件故障率较高。
软件或参数设置问题
控制器程序错乱或参数被误修改（如转速上限、报警阈值设置不合理）可能导致误报故障。尝试通过操作面板的“复位”或“默认设置”功能（参考说明书）恢复出厂参数；若无复位按钮，可能需要通过专用编程器重新刷写程序（需联系厂家获取正版软件）。
