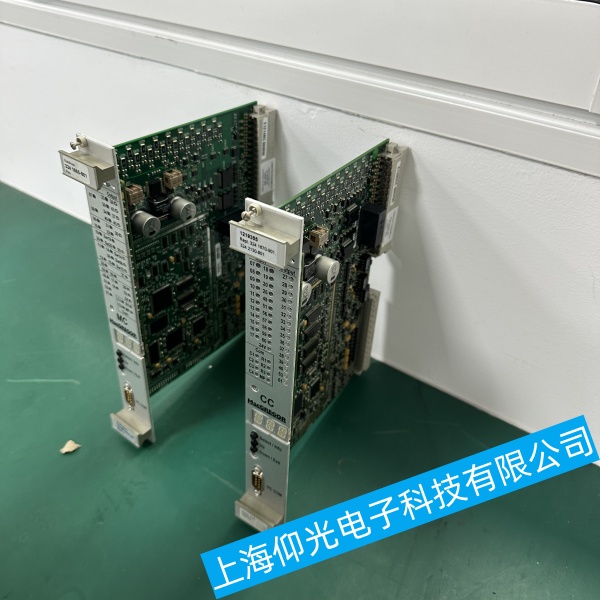

麦基嘉 CC 系列（CC3K H02-50 等）船用控制板卡“完全无法启动”时，99 % 与“24 V 母线掉电”“板载保险熔断”“Boot 镜像损坏”“背板 5 V 模块失效”四类硬故障有关。结合现场维修案例与最新资料，可按下列顺序 10 min 内完成定位：
1、麦基嘉 CC 系列船用控制板卡外部 24 V 母线
用万用表量板卡端子：合格 23–25 V DC；若电压为零或 <22 V，先查机柜总开关电源、船用 24 V 分电箱保险丝及滑环碳刷。谐波大、压降大是船舶常见诱因，单独拉 2×1.5 mm² 屏蔽线或加在线 UPS 即可恢复 。
2、麦基嘉 CC 系列船用控制板卡自身保险丝
CC3K H02-50 正面有一只 5×20 mm 2 A 快熔保险，目测发黑即断；更换同规格保险后再次上电。若立刻再断，说明板内 5 V 侧短路，停止反复送电，直接更换备板 。
3、麦基嘉 CC 系列船用控制板卡指示灯判读
电源灯完全不亮 → 24 V/保险丝或 5 V 背板故障；
绿灯闪一次后熄灭 → Boot 镜像 CRC 错误；
黄灯常亮 → CPU 自检失败，多为 Flash 空或 SDRAM 损坏 。
4、麦基嘉 CC 系列船用控制板卡Boot 镜像/固件损坏（绿灯闪后即黑屏）
用 Ctrl+B（串口 19200 8-N-1）进 BootMenu，重新灌入原厂 *.bin；若写入失败或提示“Flash Erase Error”，则 Flash 芯片或内存条坏，需返厂或换板 。
5、麦基嘉 CC 系列船用控制板卡背板 5 V 模块失效
即便 24 V 正常，机架电源模块无 5 V 输出，CPU 也不能启动。用万用表量背板 Pin1-Pin2，应 5.0±0.2 V；若无，更换同型号电源模块 。
6、麦基嘉 CC 系列船用控制板卡插接与金手指氧化
船舶振动大，板卡易松；断电后拔出，橡皮擦金手指→务必听到“咔哒”锁定声。仍不启动则换到已知好槽位交叉验证，确认板还是背板问题 。
7、麦基嘉 CC 系列船用控制板卡仍无反应
记录 24 V/5 V 实测值、保险丝状态、串口 Boot 信息，联系麦基嘉授权维修中心更换 CPU 板或整框背板 。
