瓦锡兰船用ESM-10模块转速传感器信号丢失故障维修
- 维修类别：主机控制设备维修
- 发布者：ZMT
- 发布时间：1/7/2026
- 项目描述：瓦锡兰ESM-10模块转速传感器信号丢失可能导致主机降速保护或停机。常见原因有传感器故障、线路问题、模块接口或电路故障、测速齿轮或机械干扰。维修时先初步检查验证信号，再查传感器与测速齿轮状态，接着排查线路与接口，若前两者正常，则检测ESM-10模块，必要时更换并重新校准参数。
-
瓦锡兰船用ESM-10模块转速传感器信号丢失故障维修

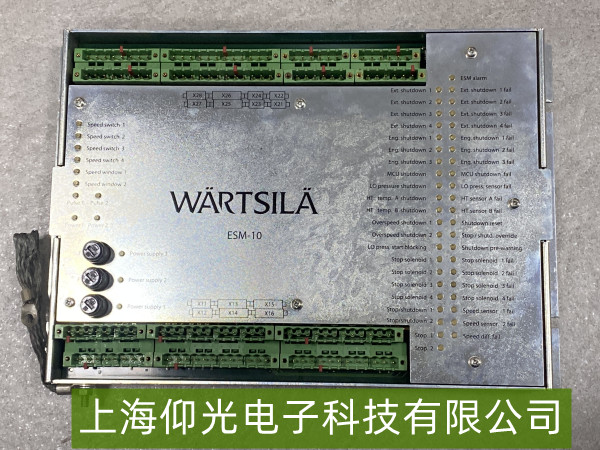

瓦锡兰ESM-10模块是船舶主机/辅机控制系统中的关键组件，负责采集转速传感器信号（如曲轴、涡轮增压器等旋转设备的转速），并将其转换为数字信号传输至控制系统。若出现“转速传感器信号丢失”故障，可能导致主机降速保护、报警甚至停机，需快速定位并维修。以下是具体故障分析与维修方法：
一、常见故障原因
传感器本身故障
转速传感器（通常为磁电式或霍尔式）是信号源头，若其内部线圈短路/断路、磁头磨损（磁电式）、霍尔元件老化（霍尔式），或探头与测速齿轮间隙异常（标准间隙一般为0.5~1.5mm，过大信号弱，过小摩擦损坏），均会导致输出信号不稳定或完全丢失。
传感器线路问题
连接传感器与ESM-10模块的电缆可能因船舶振动导致接头松动、线芯断裂，或防护层破损后进水/盐雾腐蚀（常见于机舱高温高湿环境），造成信号传输中断。
ESM-10模块接口或电路故障
ESM-10模块的转速信号输入端口（如接线端子、内部信号调理电路）可能出现氧化、虚焊，或模块内部ADC（模数转换）芯片、滤波电路损坏，无法正常接收或处理传感器微弱信号（磁电式信号通常为几mV~几十mV的交流电压）。
测速齿轮或机械干扰
若测速齿轮（如飞轮齿圈）局部磨损、缺齿，或齿轮表面有油污、铁锈，会导致传感器感应的脉冲信号畸变或缺失；此外，齿轮安装偏心或与传感器轴线不同轴，也可能影响信号强度。
二、维修步骤与方法
1. 初步检查与信号验证
观察报警信息：通过ESM-10模块面板或上位机系统（如瓦锡兰EMS）查看具体故障代码（如“Sensor Loss”“No Speed Signal”），确认是单个传感器还是多通道信号异常。
测量传感器输出：断开传感器与ESM-10模块的连接，用万用表（磁电式传感器测交流电压，正常运转时应有几mV~几十mV输出；霍尔式传感器测直流电压，通常为5V/12V供电下的脉冲信号）或示波器检测传感器输出端。若无信号，故障点在传感器或线路；若有信号但模块仍报丢失，则问题在ESM-10模块。
2. 传感器与测速齿轮检查
传感器状态：检查探头表面是否脏污（用无水酒精清洁），磁头是否脱落（磁电式），或霍尔元件引脚是否脱焊；测量传感器供电电压（通常为5V/12V，参考说明书），若供电异常则排查线路。
测速齿轮：停机后目视检查齿轮是否缺齿、磨损（齿顶厚度＜1mm需更换），或表面有油污（用柴油清洁），同时用塞尺测量传感器与齿轮间隙（调整至厂家推荐值，如瓦锡兰标准通常为1±0.2mm）。
3. 线路与接口排查
连接可靠性：检查传感器至ESM-10模块的电缆接头（如M12插头）是否松动，线芯是否断裂（轻轻拉动线束测试）；重点排查机舱振动区域的弯折点（如穿线管拐角处）。
绝缘与腐蚀：用兆欧表测量电缆绝缘电阻（正常＞10MΩ），若阻值低则说明进水/盐雾腐蚀，需更换电缆；检查ESM-10模块输入端子是否氧化（用砂纸打磨后重新压接）。
4. ESM-10模块检测与更换
若传感器与线路正常但模块仍无信号，需用示波器检测模块输入端是否接收到脉冲信号（正常应有规律方波/正弦波）；若模块内部电路故障（如ADC芯片损坏），需更换同型号ESM-10模块（注意备份原模块参数），并重新校准转速零点与量程（参考瓦锡兰服务手册）。
