扎克船用显示屏校准失调，显示异常维修妙招！
- 维修类别：辅机控制设备维修
- 发布者：ZMT
- 发布时间：1/7/2026
- 项目描述：扎克船用显示屏若出现校准失调或显示异常，原因多样。校准参数易因船舶振动等丢失；显示驱动、背光灯或排线问题会导致花屏等；环境腐蚀、物理损伤及系统软件异常也影响使用。维修可先基础排查复位，再处理校准失调，接着针对显示异常维修，最后做好环境与防护优化，如清洁用防静电布、定期检查密封圈、加装减震垫。
-
扎克船用显示屏校准失调与显示异常维修妙招

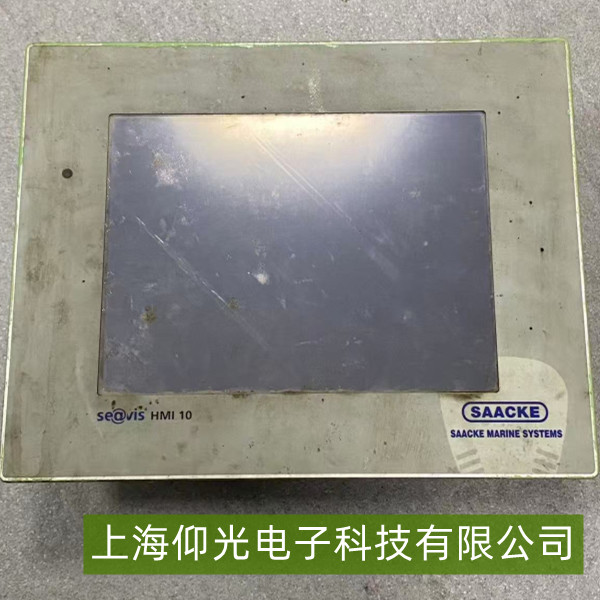

扎克（SAACKE）船用显示屏作为船舶关键设备的操控界面，若出现校准失调（如触摸偏移、按键无响应）或显示异常（花屏、黑屏、闪烁），需快速定位故障并针对性处理。以下是实用维修方法：
一、常见故障原因
校准参数丢失或错乱
船舶长期振动、电源波动或系统重启可能导致显示屏内部存储的校准数据丢失（如触摸坐标偏移），或软件校准程序未正确加载，表现为触摸位置与显示点击区域不匹配。
显示驱动或硬件故障
显示屏的液晶驱动板（控制图像输出）、背光灯组件（如LED灯条老化）或排线（连接屏幕与主板的柔性线路）松动、破损，会导致花屏、黑屏或局部闪烁。
环境干扰或物理损伤
船舶高盐雾、高温高湿环境易腐蚀屏幕边缘接口或内部电路；船员误触（如用力按压屏幕）、碰撞可能导致排线断裂或触控层物理损伤。
系统软件异常
显示屏操作系统或校准软件版本过旧、与主机通信协议不兼容，或软件运行内存不足（如多任务冲突），可能引发显示逻辑错误。
二、维修妙招与步骤
（1）基础排查与复位
重启设备：先断开显示屏电源（含备用电池），等待1分钟后重新上电，部分临时性软件错乱可通过复位解决。
检查物理连接：打开显示屏后盖（需断电），观察排线接口是否松动（常见于屏幕与主板的连接处），用镊子轻压排线确保插紧；若背光灯不亮但屏幕有微弱图像，可能是背光电源模块故障。
（2）校准失调处理
软件重新校准：进入显示屏的“设置-触摸校准”菜单（部分型号需长按特定组合键进入工程模式），按提示依次点击屏幕四个角的标准标记点，重新生成校准数据；若无校准选项，可联系厂家获取专用校准工具软件（如SAACKE提供的“DisplayCalibrator”）。
恢复出厂设置：若校准后仍偏移严重，在备份重要数据后，通过系统菜单恢复出厂默认值（注意：此操作会清除自定义配置）。
（3）显示异常维修
花屏/闪烁：检查液晶驱动板上的电容、电阻是否有烧焦痕迹（可用万用表测关键元件阻值），若驱动板故障需更换同型号备件；若仅背光不亮，用万用表检测背光灯条电压（正常为12V/24V），更换损坏的灯条或电源模块。
黑屏但按键有反应：可能是屏幕排线断裂或液晶面板局部损坏，需拆开检查排线接口焊接点（用热风枪补焊），若面板碎裂则需整体更换。
（4）环境与防护优化
清洁屏幕时使用防静电软布，避免酒精等腐蚀性液体；定期检查显示屏密封胶圈（防止盐雾侵入），并在振动较大的区域加装减震垫。
