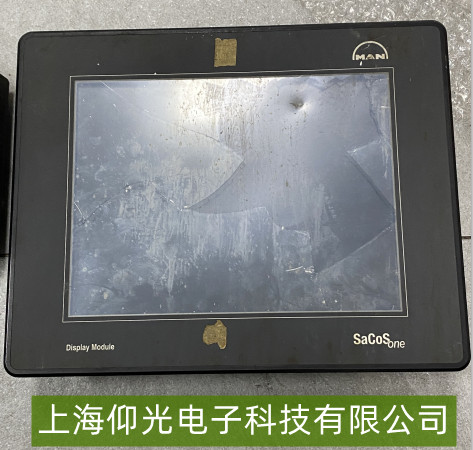

MAN SaCoSone 触摸屏 “屏幕裂纹无显示”故障维修指南
一、基础确认：区分“裂纹”与“无显示”根源
首先需明确故障表现：
仅屏幕裂纹但显示正常：若触摸功能或图像仍可操作（裂纹未伤及内部液晶层），仅需更换外屏保护玻璃（非核心维修）；
裂纹伴随无显示：屏幕完全黑屏（无背光、无图像），通常因裂纹导致内部液晶层/排线断裂、背光模块损坏或主板信号传输中断，需深度维修。

操作提示：断电后观察屏幕裂纹位置（若集中在边缘且未穿透，可能仅外屏问题；若裂纹延伸至显示区域或贯穿屏幕，基本可判定内部损坏）。

二、核心故障排查与维修步骤
1. 电源与背光模块检测
供电检查：用万用表测量触摸屏供电电压（通常为12V/24V DC或适配船舶/工业环境的稳定电源），确认输入电压在额定范围内（波动≤±10%）。若电源模块故障（如保险丝熔断、电压不稳），需更换同规格电源或修复供电线路。
背光验证：通过拆机（需断电并防静电）观察背光灯条（通常位于屏幕边缘），用手电筒贴近屏幕侧面照射——若能看到模糊图像轮廓（背光坏但液晶层正常），则仅需更换背光模块；若完全无图像，可能是液晶驱动板或主板信号问题。

2. 屏幕组件损坏判定
液晶层/排线断裂：屏幕裂纹若穿透内部，可能导致液晶层漏液或排线（连接主板与屏幕的柔性电路板）断裂。拆机后检查排线接口是否松动、氧化（用电子清洁剂擦拭），重新插拔并固定；若排线断裂（肉眼可见断痕），需更换原厂排线（型号需严格匹配）。
触摸功能连带失效：若触摸屏同时无响应，可能是触摸传感器（位于液晶层上方）随裂纹损坏，需与屏幕总成一并更换。

3. 主板信号传输检测
若背光正常但屏幕无图像，可能是主板未向屏幕发送驱动信号。检查主板与屏幕连接的接口（如LVDS线或专用排线）是否松动，用万用表测量信号线通断；若主板输出电压异常（如无LVDS信号电压），可能是主板图形处理芯片（GPU）或相关电路故障，需专业维修或更换主板。

三、维修方案选择与注意事项
优先方案：若屏幕裂纹轻微且仅外屏破损（显示与背光正常），可单独更换外屏保护玻璃（成本较低，需专业贴合）；若裂纹导致内部损坏（无显示/背光），建议直接更换原厂屏幕总成（兼容性最佳，避免二次故障）。
非专业人员限制：拆机维修需严格防静电（佩戴防静电手环），避免触碰内部精密元件（如主板电容、芯片）；若无维修经验，建议联系MAN官方售后或授权服务商（提供设备序列号与故障代码，确保原厂配件匹配）。
