瓦锡兰船用设备操作显示终端常见故障及解决方法

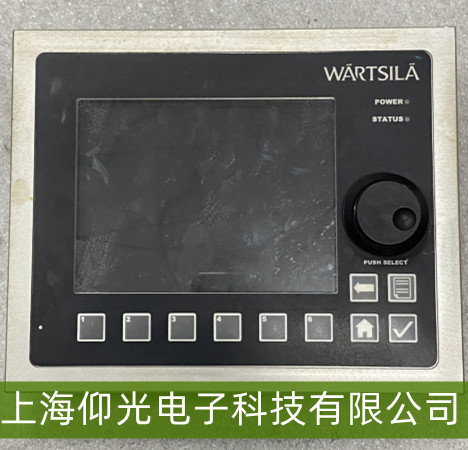

瓦锡兰船用设备操作显示终端（如Wärtsilä SAM Electronics或类似品牌的控制面板）是船舶机舱自动化的核心交互设备，常见故障直接影响设备监控与操作。以下是典型问题及针对性解决方法：


一、屏幕显示异常（黑屏/花屏/无背光）
现象：屏幕完全黑屏、显示模糊/条纹（花屏）或背光熄灭但按键有反应。
原因与解决：
电源问题：检查终端供电（通常为24V DC或110V/220V AC，依型号而定），用万用表测量输入电压是否在额定范围（波动≤±10%）。若电压不稳，排查船舶配电箱保险丝是否熔断或开关接触不良。
背光模块故障：背光灯老化或驱动电路损坏会导致无背光（屏幕内容可能隐约可见）。轻拍屏幕边缘，若背光短暂恢复则确认故障，需更换背光组件（需专业拆修）。
屏幕连接线松动：船舶振动可能导致屏幕与主板的排线（如LVDS线）接触不良，断电后重新插拔排线并固定（确保卡扣到位）。

二、按键失灵或无响应
现象：按键按下无反馈，或部分按键（如方向键、确认键）失效。
原因与解决：
按键物理损坏：长期海水腐蚀或油污侵入会导致按键触点氧化、弹性失效。用电子清洁剂（如WD-40）喷涂按键缝隙，静置后擦拭，恢复导电性；若按键卡死，需拆开面板更换橡胶垫或微动开关。
主板接口故障：按键信号线焊接点脱焊（常见于振动环境），需检查主板按键接口是否有氧化或虚焊（用放大镜观察，必要时重新焊接）。

三、通信中断（与主机/传感器无数据交互）
现象：终端显示“通信故障”“无信号”或无法读取设备参数（如转速、温度）。
原因与解决：
通讯线缆问题：检查终端与被控设备（如柴油机、泵）之间的信号线（如RS485、CANopen或以太网线），确认是否破损、短路或接头松动（船舶拖链中线缆易磨损）。用万用表检测通断，重新插拔接头并固定。
协议参数不匹配：终端与设备的通讯协议（如Modbus RTU、Profibus DP）需严格一致（包括波特率、设备地址、数据格式）。通过终端菜单进入“通信设置”，核对参数（参考设备手册），或用专业工具（如协议分析仪）检测信号。
终端通信模块故障：若线缆和参数正常仍中断，可能是终端内置通信芯片损坏，需联系瓦锡兰售后更换模块。

四、系统死机或反应迟缓
现象：操作后无响应，界面卡顿，甚至需断电重启。
原因与解决：
软件故障：终端操作系统（如嵌入式Linux）可能因内存溢出或程序错误卡死。尝试通过面板组合键（如“ESC+MENU”）软复位，或断电10秒后重启（硬复位）。
存储芯片问题：长期运行可能导致存储数据碎片化或EEPROM损坏，影响系统流畅性。联系厂家升级固件（修复已知BUG）或恢复出厂设置（备份参数后再操作）。

五、环境适应性故障（潮湿/盐雾侵蚀）
现象：面板按键锈蚀、屏幕边缘渗水，或内部电路板腐蚀短路。
原因与解决：
船舶高盐雾环境易导致金属部件氧化。定期用硅胶干燥剂保持控制箱干燥，检查密封胶圈是否老化（及时更换）；若已进水，立即断电并用无水酒精清洁电路板，烘干后测试（严重腐蚀需返厂维修）。
