伍德沃德GCP-3控制器"存储器数据丢失"故障修复指南
- 维修类别：主机控制设备维修
- 发布者：ZMT
- 发布时间：12/25/2025
- 项目描述：伍德沃德GCP-3控制器“存储器数据丢失”时，典型表现为上电无初始界面、参数恢复默认、报错。先快速验证故障是否持续，再分析原因，如硬件故障、软件问题、外部操作或环境因素。修复时先备份加载参数、检查硬件连接，必要时更换芯片或主板。预防需定期备份、规范操作、控制环境，确保温湿度适宜且远离强干扰源。
-
伍德沃德GCP-3控制器“存储器数据丢失”故障修复指南

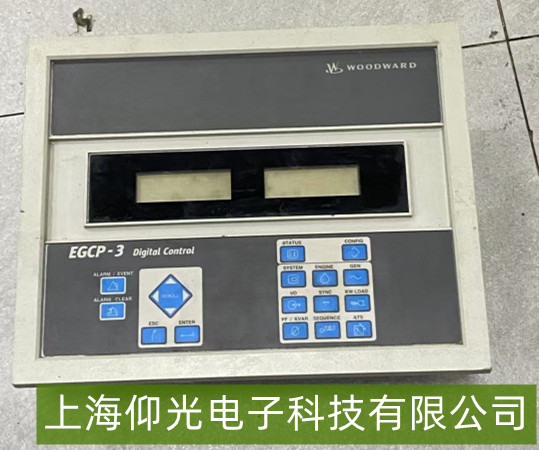

伍德沃德GCP-3控制器是燃气轮机或工业透平控制系统的核心电子控制单元（ECU），其存储器数据（如控制参数、校准值、运行配置）丢失会导致设备无法正常启动或运行异常。以下是针对该故障的系统性修复指南。
一、故障现象与初步确认
当GCP-3出现“存储器数据丢失”时，典型表现为：
上电后屏幕无初始配置界面（或提示“默认参数加载”“无有效校准数据”）；
控制参数（如燃料流量设定、转速限制）恢复为出厂默认值，与现场实际需求不符；
系统报错代码（如“EEPROM故障”“存储区校验失败”，具体代码需参考GCP-3手册）。
第一步：快速验证
断电后重新上电，观察故障是否持续（偶发性断电可能导致临时数据错误，但若每次上电均丢失数据，则确认为存储器硬件或软件问题）。
二、核心故障原因分析
GCP-3的存储器通常包含两类数据：
非易失性存储器（EEPROM/Flash）：存储长期参数（如校准值、控制逻辑），断电后不丢失；
易失性存储器（RAM）：存储临时运行数据（如实时传感器值），断电后丢失（属正常现象）。
数据丢失的常见原因包括：
硬件故障：存储器芯片（如EEPROM）物理损坏（老化、静电击穿）、焊接点脱焊，或电源模块异常（供电电压波动导致写入失败）；
软件/逻辑问题：控制程序异常（如写入校验失败未触发保护）、非法断电（调试中突然断电导致数据未保存）；
外部操作：人为误操作（如通过调试接口清空存储器、强制复位未备份数据）；
环境因素：高温、潮湿或电磁干扰（EMI）导致存储器芯片性能退化。
三、修复步骤与优化措施
（一）基础排查与恢复
备份与默认参数加载
若设备仍能部分通信（如通过伍德沃德专用调试软件WinGPC或现场总线接口），尝试通过软件读取当前存储器状态（即使数据异常，可能保留部分配置）；
若无备份，使用GCP-3原厂提供的“默认参数集”通过调试接口重新加载（需严格匹配机组型号，避免参数冲突）。
硬件连接检查
断电后检查GCP-3控制柜内的存储器芯片（通常标注为“EEPROM”“Flash”或型号代码）及其排线，确认无松动、烧蚀或氧化（可用电子清洁剂清洁接触点）；
检查电源模块输出（如5V/3.3V给存储器的供电电压），用万用表测量是否稳定（波动范围需≤±5%）。
（二）硬件级修复
存储器芯片更换：若检测到EEPROM/Flash芯片损坏（如通过编程器读取失败），需更换同型号芯片（需注意焊接工艺，避免虚焊）；
主板检测：若存储器芯片正常但数据仍无法保存，可能是主板存储控制电路（如缓冲芯片、时钟模块）异常，需返厂维修或更换主板。
（三）预防性优化
定期备份：通过调试软件每月导出当前参数至外部存储设备（如U盘），并标注机组运行状态（如负荷、环境温度）；
规范操作：禁止在未保存参数时断电或强制复位，调试过程中使用UPS稳压电源（避免电压波动）；
环境控制：确保GCP-3安装环境温度（-20℃~60℃）、湿度（≤85%RH）符合手册要求，远离变频器等强电磁干扰源。
