【维修课堂】康士伯车钟刻度指示错乱故障维修指南


一、故障现象定义

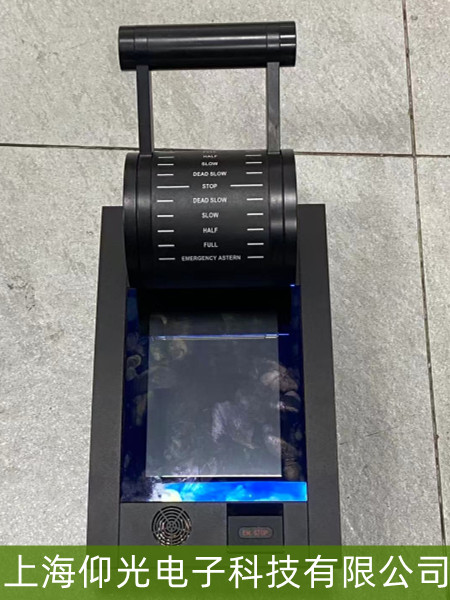

康士伯车钟（驾驶台控制设备）的“刻度指示错乱”通常表现为：
车钟指针/数字显示与实际手柄位置不匹配（如手柄推至“全速前进”，屏幕显示“半速”或错误档位）；
刻度标识与对应功能逻辑混乱（如“前进”“后退”刻度区显示颠倒）；
多档位切换时指示跳跃或延迟（如快速调整手柄，显示数值突变或卡滞）。

该故障直接影响船舶驾驶指令的准确性，需优先排查。

二、核心故障原因分析
机械传动异常（适用于机械/混合式车钟）
手柄与内部传动齿轮/连杆松动、错位或磨损，导致手柄动作未准确传递至传感器；
传动机构润滑不足或异物卡滞，造成运动阻滞与反馈偏差。

传感器/编码器故障
车钟内置的位置传感器（如电位器、旋转编码器）老化、接触不良或损坏，输出信号与实际位置偏差；
传感器线路虚接、短路，导致信号传输失真。

显示模块逻辑错误
控制单元接收的传感器信号处理异常（如程序逻辑错误、校准参数丢失），将错误信号转换为显示刻度；
显示屏本身故障（如背光驱动异常导致局部显示错乱，但较少见）。

电气干扰或线路问题
车钟控制线路附近存在强电磁干扰（如电机、大功率设备），影响传感器信号稳定性；
连接线缆破损、接头氧化，导致信号衰减或串扰。

三、维修检测步骤
1. 初步观察与基础检查
目视检查：观察手柄操作时是否顺畅无卡顿，传动机构（如齿轮、连杆）有无松动或明显磨损；
手动测试：缓慢、匀速移动手柄至各档位（前进/后退各档），观察指示错乱是否与操作速度相关（快速操作更易暴露信号延迟问题）；
电源与连接：确认车钟供电正常（检查电源指示灯），重新插拔传感器与控制单元的连接线缆，排除接触不良。

2. 传感器与传动机构检测
传动机构检查：拆开车钟外壳（需断电），检查手柄至传感器的机械传动路径——若齿轮间隙过大、连杆松动，需调整固定螺丝或更换磨损部件；
传感器测试：用万用表检测位置传感器的电阻/电压值（参考设备手册标定范围），若输出值与手柄实际位置不匹配（如手柄推至“全速”时传感器电压仅为中间值），则传感器故障；必要时用标准信号源模拟输入，验证控制单元是否能正确解析信号。

3. 控制单元与软件校准
信号输入验证：通过控制单元诊断界面（如有）读取传感器原始信号，对比显示刻度——若原始信号正常但显示错误，说明控制单元逻辑或校准参数异常；
重新校准：参考康士伯设备手册，执行“刻度校准”操作（通常需将手柄置于各档位基准点，通过专用工具或菜单输入标准值）；若校准后仍错乱，可能需升级控制软件或更换控制模块。
