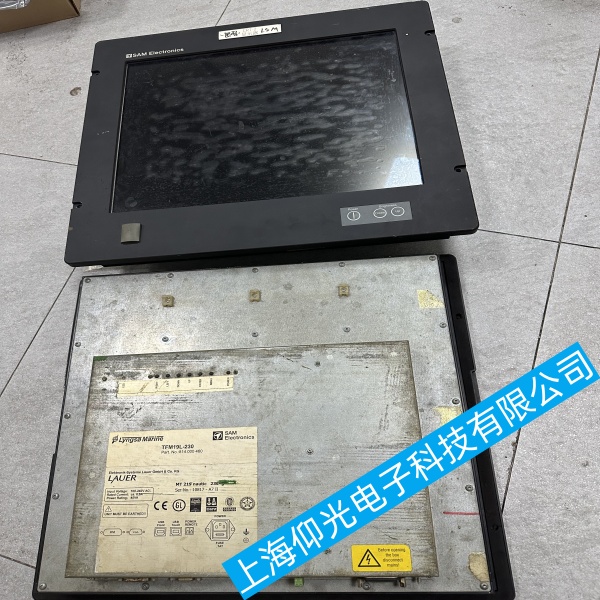

SAM船舶显示屏TFM19L-230 的“按键不灵敏/损坏”可归纳为“按键失灵”类故障，维修步骤与 SAM 其它船用面板基本一致，可拆分为“外部清洁→连接检查→单键排查→固件/系统→部件更换”五步执行 ：
1、SAM船舶显示屏TFM19L-230断电与防护
关闭 24 V 直流电源，拔下电源与通信插头，戴防静电手环。
2、SAM船舶显示屏TFM19L-230外部清洁
用无水酒精棉球轻擦键帽表面，去除油渍、盐雾结晶；
用压缩空气从侧面缝隙吹扫，防止沙粒卡住微动开关 。
3、SAM船舶显示屏TFM19L-230连接检查
拆下显示屏后盖，找到按键排线（通常 8-10 pin 扁平线），确认插头无绿锈、松脱；
用万用表通断档逐根检测排线，断线即更换同规格排线。
4、SAM船舶显示屏TFM19L-230单键排查
撬下不灵敏键帽，露出微动开关；
表笔接开关两脚，按动时应导通＜1 Ω，释放后无穷大；
失效开关用电烙铁（350 ℃）吸锡拆除，更换 Omron D2FC 或同尺寸 6×6 mm 微动；
若 PCB 焊盘发黑，先用吸锡线清理，再补少量助焊剂焊接。
5、SAM船舶显示屏TFM19L-230固件/系统确认
重新上电，进入设置→系统信息，确认固件 ≥ V2.06，否则用 U 盘升级；
恢复出厂设置，重新校准按键映射，排除软件屏蔽 。
6、SAM船舶显示屏TFM19L-230整机复测
连续点按所有按键 50 次，无漏识即合格；
涂 704 硅胶于按键 FPC 插头处防盐雾，装回后盖，扭矩 0.8 N·m。
7、SAM船舶显示屏TFM19L-230仍有问题
若多键串键或主板 IRQ 脚无响应，为主板 74HC165 扫描芯片损坏，需送修更换主板 。
按以上步骤可解决 90 % 以上“按键不灵敏/损坏”故障；如更换微动后仍失效，建议联系专业机构做主板级维修 。
