通信中断作祟：船用ABB控制面板故障维修全解析
- 维修类别：主机控制设备维修
- 发布者：ZMT
- 发布时间：12/23/2025
- 项目描述：船用ABB控制面板通信中断会导致远程监控等失灵。故障现象有HMI显示异常、上位机无法读取数据等。原因包括物理连接问题、参数配置错误、硬件故障及电磁干扰。排查时先基础物理检查，测线缆导通性、确认终端电阻；接着核对通信参数；再用示波器检测信号波形、检查供电电压，替换可疑模块；最后进行抗干扰处理，改用屏蔽线并规范敷设。
-
通信中断作祟：船用ABB控制面板故障维修全解析

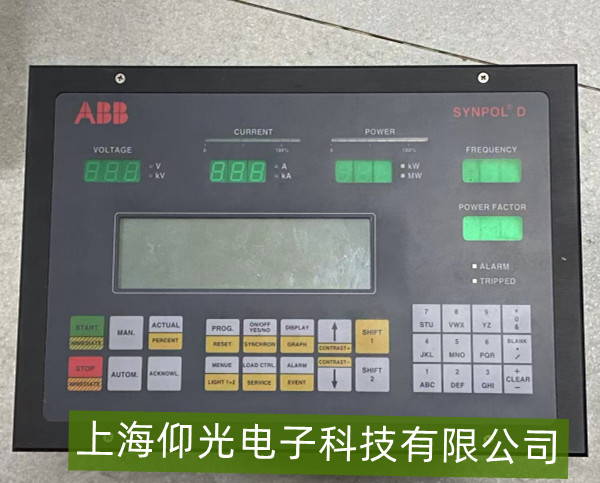

船用ABB控制面板作为船舶自动化系统的核心交互枢纽，其通信中断故障会直接导致设备远程监控失效、参数传输错误甚至系统联动失灵。以下是针对此类故障的全流程维修解析：
一、故障现象与初步定位
典型表现：控制面板HMI（人机界面）显示“通信超时”“无设备响应”，或上位机（如船舶集控台）无法读取面板数据（如传感器数值、设备状态）；部分情况下，面板与PLC/其他控制器的通信指示灯（如Link/Act灯）熄灭或异常闪烁。
初步排查：优先检查物理连接——确认通信线缆（如RS485、CAN总线、以太网）接口是否松动、脱落或破损；观察面板与通信设备的电源状态（如通信模块供电是否正常）。
二、常见故障原因分析
物理连接问题：
通信线缆因船舶振动、潮湿环境导致接头氧化、线芯断裂（如RS485线缆的A/B线短路或断路）；
接口端子压接不牢（如CAN总线终端电阻未正确接入，或以太网水晶头接触不良）。
通信参数配置错误：
面板与通信设备的协议类型（如Modbus RTU/ASCII、Profibus）、波特率（如9600/19200bps）、地址码（如从站ID）未匹配（例如面板设置为Modbus RTU，但PLC配置为ASCII模式）；
通信模式冲突（如半双工/全双工设置不一致）。
硬件故障：
面板通信模块（如RS485/CAN接口卡）损坏（常见于长期高温、浪涌冲击后芯片失效）；
通信芯片或电路焊点脱焊/氧化（如以太网PHY芯片虚焊导致网络信号中断）。
电磁干扰（EMI）：
船舶大功率设备（如电机、变频器）产生的电磁噪声耦合至通信线缆，导致信号畸变（尤其在未使用屏蔽线或屏蔽层未可靠接地时）。
三、故障排查与维修步骤
步骤1：基础物理检查
断电后检查通信线缆：用万用表测量线缆导通性（如RS485的A-B线电阻应接近线缆特性阻抗，断路时为无穷大；短路时为0Ω）；观察接口端子是否有氧化（发黑/绿锈），用砂纸打磨后重新压接。
确认终端电阻：对于RS485总线，首尾设备需接入120Ω终端电阻（若缺失会导致信号反射，通信失败）。
步骤2：通信参数核对
通过面板菜单进入“通信设置”界面，核对协议类型（如Modbus RTU）、波特率（需与PLC/上位机一致）、地址码（如从站ID 1-247）；对比PLC或上位机的配置参数，确保完全匹配。
若为以太网通信，检查IP地址、子网掩码是否在同一网段，且端口未被占用。
步骤3：硬件与信号检测
使用示波器检测通信线缆的信号波形（如RS485的差分信号应有稳定的电压差，若波形畸变或无信号，则线缆或接口故障）；
检查面板通信模块的供电电压（如+5V/+12V是否正常），若电压异常，排查电源模块或线路；
若怀疑通信模块损坏，可替换同型号备用模块测试（如更换RS485接口卡后通信恢复，则原模块故障）。
步骤4：抗干扰处理
对易受干扰的通信线缆（如RS485/CAN），改用屏蔽双绞线，并确保屏蔽层在面板端与接地排可靠连接（单点接地，避免多点接地引入噪声）；
避免通信线缆与大功率电缆平行敷设，交叉时保持垂直角度。
