MAN L21/31 基板接线端子接触不良故障定位
- 维修类别：主机控制设备维修
- 发布者：ZMT
- 发布时间：12/23/2025
- 项目描述：MAN L21/31基板接线端子接触不良会影响柴油机运行安全，表现为设备响应异常、参数跳变或报故障码，多因振动、氧化或维护不当引发。关键接触不良点位包括关键信号、电源和接地端子。定位时先外观检查与手动按压测试，再测接触电阻并对比，接着验证电压和信号，最后进行动态工况测试，模拟运行实时监测，确认端子在振动环境下是否接触不良。
-
MAN L21/31 基板接线端子接触不良故障定位指南

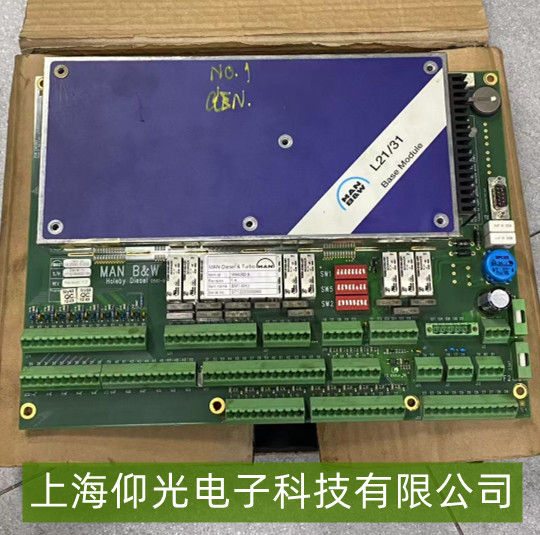

MAN L21/31 船用柴油机控制基板（如电子调速器、传感器信号处理板等）的接线端子接触不良，可能导致信号传输中断、参数异常或控制失效，严重时影响发动机运行安全。以下是系统性故障定位方法：
一、故障现象与初步判断
典型表现：基板控制的设备（如调速器、喷油器）响应延迟/失效，仪表显示参数跳变（如转速、油压数值不稳），或控制面板报“信号丢失”“通信中断”类故障码。
触发场景：多发生于设备振动（如船舶航行颠簸）、长期运行后端子氧化/松动，或维护时接线未压实。
二、常见接触不良点位
关键信号端子：如转速传感器（磁电式/霍尔式）输出线端子、油门执行器控制线端子、CAN总线通信端子（若基板集成通信功能）。
电源端子：±12V/24V 供电输入端子（接触不良会导致基板供电不稳，引发功能异常）。
接地端子：公共地线端子（虚接会导致信号参考电位偏移，测量值失真）。
三、故障定位步骤
步骤1：外观与基础检查
目视观察：断电后打开基板防护盖，检查目标端子（优先排查故障关联信号对应的端子）是否有氧化（表面发黑/绿锈）、变形（压接铜片翘起）、线缆绝缘层破损（铜丝外露短路）。
手动按压测试：轻轻晃动端子连接的线缆，观察设备是否出现参数跳变或故障重现（如转速表数值突然归零），若晃动时异常，则锁定该端子接触不良。
步骤2：接触电阻检测
万用表测量：使用万用表电阻档（低阻档，如200Ω），测量端子与对应线缆导体的接触电阻（正常应＜0.1Ω，接近0Ω）。若阻值＞0.5Ω（尤其＞1Ω），表明接触不良（氧化或压接不紧）。
对比测量：选取同基板其他正常端子（如相邻未故障信号端子）作为参考，对比阻值差异（异常端子阻值显著偏高）。
步骤3：电压/信号验证
供电端子：用万用表直流电压档测量电源端子（如+24V 输入），对比基板标称供电值（误差应＜±5%）。若电压偏低（如仅 18V），可能是电源端子接触不良导致压降。
信号端子：针对关键信号（如转速传感器输出 0.5-5V 脉冲信号），用示波器或万用表电压档检测信号端子输出波形/电压范围（与正常工况对比，异常可能因信号线端子虚接导致信号衰减）。
步骤4：动态工况测试
模拟运行状态（如启动发动机至怠速），实时监测目标端子对应参数（如用诊断仪读取调速器反馈信号）。若发动机运行中参数突变（如转速波动），而停机后恢复正常，则进一步确认端子在振动环境下接触不良。
