劳斯莱斯海洋控制器 D OUT 输出失效故障维修指南
- 维修类别：主机控制设备维修
- 发布者：ZMT
- 发布时间：12/23/2025
- 项目描述：劳斯莱斯海洋控制器D OUT输出失效会影响船舶运行安全。先断电防护，确认故障并检查外观。常见原因有硬件故障（输出模块、接口线缆、主板电路问题）、软件配置问题（输出禁用、参数不匹配、程序限制）及外部关联问题（负载短路、环境干扰）。排查时先基础排查，再深度检测硬件，接着排查软件配置，最后检查负载与外部电路，根据故障日志定位问题。
-
劳斯莱斯海洋控制器 D OUT 输出失效故障维修指南

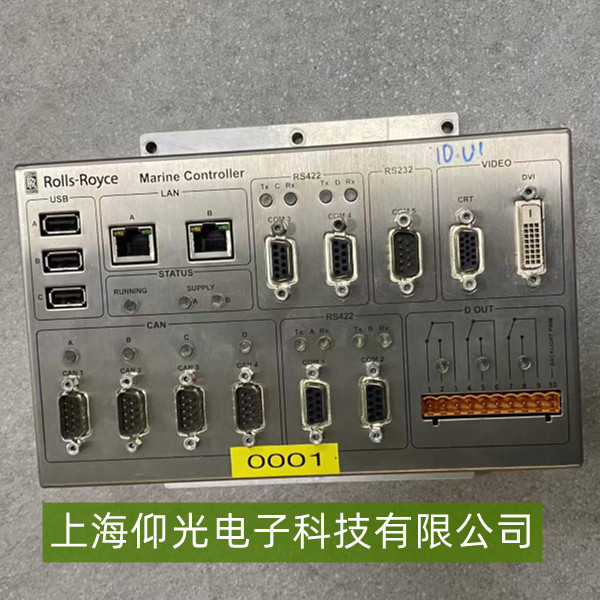

劳斯莱斯海洋控制器（常用于船舶动力、电力分配等关键系统）的 D OUT 输出失效 可能导致关联设备（如执行机构、传感器或子系统）无法接收控制信号，影响船舶运行安全。以下是针对性故障排查与维修方法：
一、初步检查与安全操作
断电与防护：立即切断控制器主电源（遵循船舶电气安全规程，如断开对应断路器并悬挂警示牌），避免带电操作引发短路或触电。
故障确认：通过控制器HMI（人机界面）或上位机系统检查D OUT 输出通道状态（如显示“无输出”“故障锁定”），同时验证其他输出通道（如A/B/C OUT）是否正常，判断是否为局部故障。
外观检查：检查D OUT 输出接口端子（如接线排、插头）是否有烧蚀、氧化、松动或线缆破损（常见于潮湿/盐雾环境），确认负载设备（如电磁阀、电机）未因短路导致保护动作。
二、常见故障原因分析
硬件故障：
输出模块损坏：D OUT 对应的驱动模块（如继电器、MOSFET、固态继电器）因过载、浪涌或老化烧毁（表现为元件发黑、开裂或阻值异常）。
接口/线缆问题：输出端子接触不良（弹簧片变形、氧化）、线缆断路或虚接（振动导致接头松动），或线缆与强电线路混搭干扰。
主板驱动电路异常：控制器主板的D OUT 信号驱动电路（如光耦隔离芯片、功率三极管）故障，导致控制信号无法传递至输出模块。
软件/配置问题：
输出通道禁用：控制器编程软件中D OUT 被误设为“禁用”或逻辑关闭（如HMI参数设置错误）。
参数不匹配：输出信号类型（电压型0-10V/电流型4-20mA）或量程范围与负载设备要求不符（如设备需4-20mA但控制器输出0-5V）。
程序逻辑限制：控制逻辑中D OUT 的触发条件未满足（如依赖的输入信号未激活，或程序报错封锁输出）。
外部关联问题：
负载短路/过载：D OUT 连接的设备（如电机线圈、电磁阀）内部短路，触发控制器输出保护（如内置保险熔断或电子限流）。
环境干扰：潮湿、盐雾导致端子腐蚀或电路板漏电，影响信号传输。
三、故障排查与维修步骤
步骤1：基础排查（快速定位明显问题）
测量输出端口：断电后用万用表电阻档测D OUT 接口端子与地/电源间的阻值（正常应为高阻抗，若接近0Ω可能短路；若无穷大可能断路）。
检查线缆与负载：断开D OUT 输出线缆，测线缆两端导通性（正常应导通）；检查负载设备电阻（如电磁阀线圈阻值是否符合手册标称值，短路会导致过流保护）。
验证其他通道：通过HMI触发其他正常输出通道（如A OUT），确认控制器整体输出功能是否正常（排除主板全局故障）。
步骤2：硬件深度检测
输出模块检测：
若为模块化设计，拆下D OUT 对应模块（如继电器板），检查元件状态：继电器触点是否烧蚀（发黑/粘连）、MOSFET/IGBT 是否击穿（用万用表测导通电阻，正常应为高阻态，导通时符合标称值）、驱动IC 是否有烧痕。
替换法：若有备用模块，直接替换D OUT 模块后上电测试，若输出恢复则原模块损坏。
主板驱动电路检查：
测D OUT 驱动电路关键元件（如光耦输入/输出侧电压、限流电阻阻值），确认控制信号是否能传递至输出模块（如光耦输入端有脉冲但输出端无响应，则光耦损坏）。
检查供电电压（如+24V辅助电源）是否正常（用万用表测D OUT 模块供电端子，对比手册标称值，电压不足会导致模块无法动作）。
步骤3：软件与配置排查
检查输出使能状态：通过HMI或配置软件进入“输出通道设置”，确认D OUT 通道为“启用”状态（Disabled会屏蔽输出）。
验证参数设置：核对D OUT 信号类型（电压/电流）、量程范围（如4-20mA对应250Ω采样电阻）是否与负载设备匹配（错误参数会导致设备无响应）。
查看故障日志：控制器通常记录输出故障代码（如“OVERLOAD”“DRIVER FAULT”），根据代码定位具体问题（参考原厂手册）。
步骤4：负载与外部电路检查
负载短路测试：断开D OUT 与负载的连接后上电，若输出恢复则负载短路是主因（需检修或更换负载）。
线缆完整性：检查线缆全程（尤其是穿舱段、接头处）是否有绝缘破损或接地（用摇表测绝缘电阻，应＞1MΩ）。
