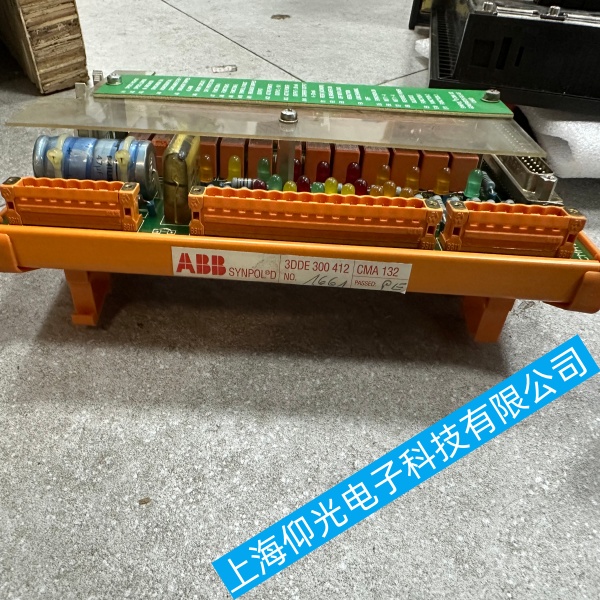

ABB 发电机组控制模块 3DDE 300 412 出现“上位机/主控已下发指令，但模块不动作”时，可按照“先软后硬、先外后内”的顺序做 5 步排查，90 % 的现场案例可在前 3 步解决。
1、确认指令是否真的到达ABB发电机组控制模块3DDE 300 412
在 ABB Symphony 组态软件（WinTools、Composer）里打开“Live Data”或“Command Status”窗口，看对应通道的 Command Valid 位是否由 0→1；
若上位机侧显示“Send OK”而模块侧无变化，说明报文未抵达，先查通讯（见第 2 步）；
若 Command Valid 已置位但模块仍无输出，则继续第 3 步。
2、ABB发电机组控制模块3DDE 300 412通讯链路快速体检
重新插拔 RS485/CAN 插头，用万用表测 A–B 间 60 Ω 左右，短路/断路均会导致指令丢失；
检查模块背面 COMM 灯：1 Hz 慢闪为正常，常亮或狂闪说明总线冲突，需隔离终端电阻或改波特率；
若采用冗余以太网，Ping 测 IP 丢包率应 <1 %，否则更换网线或光电转换器。
3、ABB发电机组控制模块3DDE 300 412参数与权限核查
打开“Module Configuration”核对：
– I/O Direction 是否被误设为 Input（应 Output）；
– Local/Remote 开关是否被置 Local（上位机只能在 Remote 模式下遥控）；
– Interlock、Force、Disable 位是否被勾选，任意一位为 1 都会屏蔽外部指令；
若近期下载过新程序，先“Factory Reset”再重新下载旧版参数，排除因版本不兼容导致指令解析失败。
4、ABB发电机组控制模块3DDE 300 412输出级硬件快速替换
把该通道的负载（继电器、调节阀）脱开，用万用表直流电压档测模块输出端子：
– DO 点：指令置 1 时应跳变到 24 V；
– AO 点：指令给定 50 % 时应量到 12 V（0-20 mA 回路可串 250 Ω 量 5 V）；
若端子电压始终为 0，而前面 3 步都正常 → 板载光耦/驱动芯片损坏；
现场有同型号备件时整板替换，替换后立刻执行正常，即可判定原板硬件故障，送修或报废。
5、ABB发电机组控制模块3DDE 300 412环境干扰与接地
测量模块环境温度 < 55 ℃、湿度 < 85 %，散热风扇必须运转；
检查模块与变频器间距是否 < 0.5 m，必要时把通讯线换屏蔽双绞，两端 360° 接地；
用兆欧表测屏蔽层对地电阻 < 1 Ω，若接地线松脱，重新压接并涂凡士林防盐雾。
完成以上 5 步仍不执行指令，则基本可判定为板级故障（CPU 与输出驱动之间的逻辑锁存或光耦隔离损坏），应停止继续拆解，联系 ABB 官方售后或具备 DCS 维修资质的第三方进行芯片级维修或整机更换。
