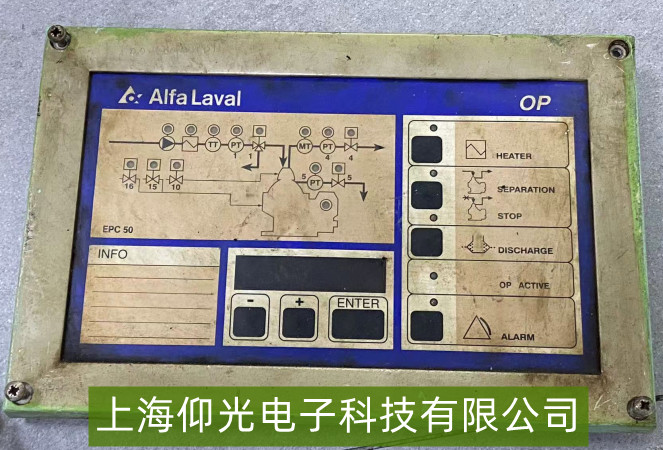

阿法拉伐 EPC 50面板 “ALARM 报警灯常亮” 故障排查与维修
- 维修类别：辅机控制设备维修
- 发布者：ZMT
- 发布时间：12/20/2025
- 项目描述：阿法拉伐EPC 50面板“ALARM报警灯常亮”，原因有：传感器/信号异常、控制参数设置错、面板硬件故障、设备实际故障。排查维修先初步观察与基础检查，查看显示、复位测试；再排查传感器与信号；接着验证参数与设置；最后检测硬件与设备本体，排查换热器运行状态，修复问题后观察报警是否解除。
-
阿法拉伐 EPC 50面板“ALARM报警灯常亮”故障排查与维修
阿法拉伐EPC 50面板是换热器控制系统的核心操作界面，“ALARM报警灯常亮”提示设备存在异常，需系统排查。以下是具体故障排查与维修方法：
一、故障原因分析
传感器/信号输入异常
温度/压力/液位传感器故障：EPC 50面板通过传感器实时监测换热器的关键参数（如进出口温度、压力、液位）。若传感器损坏（如热敏电阻失效、压力膜片破裂）、线路断路/短路，或传感器安装位置不当（如接触介质不充分），面板接收到的信号可能超出正常范围，触发报警。
信号干扰：强电磁环境（如附近电机、变频器运行）可能干扰传感器信号传输，导致面板误判为异常状态。
控制参数设置错误
面板内的报警阈值（如温度上限、压力下限）可能被误修改，或与当前工况不匹配（如季节变化导致介质温度波动范围调整后未同步更新参数），即使设备实际运行正常，参数超限也会触发报警。
面板硬件故障
报警模块损坏：面板内部的报警电路（如继电器、LED驱动芯片）可能出现故障，导致ALARM灯误点亮。
主板/处理器异常：控制主板程序错误、电容老化或焊点虚接，可能导致信号处理错误，误判为报警状态。
设备实际故障
换热器本体问题（如管路堵塞、密封泄漏、介质流量不足）或执行机构（如阀门、泵）故障，导致运行参数异常（如压力骤升、温度超限），触发面板的保护性报警。
二、故障排查与维修步骤
初步观察与基础检查
查看面板显示：检查EPC 50面板的其他提示信息（如具体故障代码、参数数值），确认是单一报警还是关联异常（如温度过高伴随压力异常）。
复位测试：按下面板的“复位”按钮（若有），观察ALARM灯是否熄灭。若短暂熄灭后再次常亮，说明存在持续异常；若无法复位，可能是硬件锁定或故障未解除。
传感器与信号排查
检查传感器状态：对照面板说明书，定位与报警相关的传感器（如温度传感器、压力变送器），检查其安装位置是否合规（如温度传感器是否浸入介质）、连接线路是否松动/破损。使用万用表测量传感器的输出信号（如电阻值、电压值），与标称值对比，判断是否损坏（例如，PT100温度传感器在常温下电阻值约为100Ω±1Ω，偏差过大则需更换）。
排除信号干扰：检查传感器线缆是否远离强电磁设备，必要时加装屏蔽层并确保接地良好；测试信号传输稳定性（如通过万用表监测信号波动范围）。
参数与设置验证
核对报警阈值：进入面板设置菜单，检查当前报警参数（如温度上限、压力下限）是否与设备设计要求或当前工况匹配。例如，冬季介质温度较低时，若温度报警下限仍设置为夏季高温值，可能导致误报警。调整参数后观察报警是否消失。
硬件与设备本体检测
面板硬件诊断：若传感器与参数均正常，检查面板内部的报警模块（如继电器触点是否粘连、LED驱动电路是否短路），必要时联系厂家技术支持检测主板程序或更换故障元件。
检查换热器本体：排查换热器运行状态（如管路是否堵塞、阀门是否全开、泵是否正常供液），确认是否存在实际故障（如介质流量不足导致温度异常升高）。修复本体问题后，观察面板报警是否解除。
