萨博SAAB雷达探头9150064-871电脑里没有显示值故障维修有技巧

萨博SAAB雷达探头9150064-871电脑里没有显示值故障维修有技巧
萨博 SAAB 雷达探头 9150064-871 在“电脑里无显示值”时，99 % 是“电源→接线→通信→软件”四环节之一断链。把下列 6 步做完，通常 20 min 内可让数值重新出现在上位机。
1、萨博SAAB雷达探头9150064-871先查 24 VDC 供电
用万用表量探头端子 24 V，应稳定 24 VDC（-6 % ~ +10 %）。若电压为 0 或 <20 V，先查船电稳压模块、机内 3 A 慢熔保险是否熔断，插头有无盐雾腐蚀；处理到电压稳定再复测 。
2、看萨博SAAB雷达探头9150064-871自身 LED

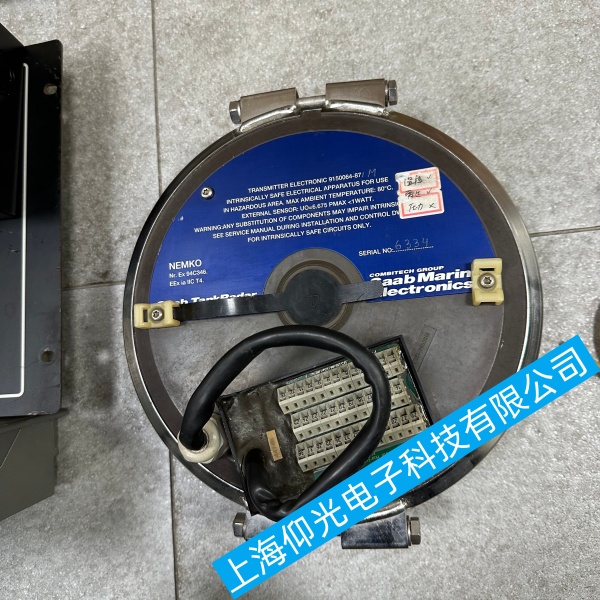

9150064-871 电子头带绿色状态灯：
– 灯灭 → 电源仍不到位，回到第 1 步；
– 灯快闪 → 探头工作正常，问题在通信；
– 灯慢闪/常亮 → 内部故障，需继续第 5 步。
3、查萨博SAAB雷达探头9150064-871通信回路
4-20 mA 版本：用万用表 mA 挡串入回路，正常应 4 mA 以上随液位变化；若 0 mA → 回路断线或 PLC 250 Ω 电阻缺失；若电流正常但仍无显示 → 检查 PLC 模拟量模块是否损坏 。
RS-485 版本：用 USB-485 转接头连 Service 口，打开 RadarMaster 看“Echo curve”：
– 有回波但“Level=- - -” → 量程/介质参数设置错误，重新标定即可；
– 无回波且信号强度 0 → 继续第 4 步。
4、排除萨博SAAB雷达探头9150064-871干扰与天线
拆下天线罩，用酒精棉擦除结晶盐、油漆或冷凝水；天线被污物覆盖是“无回波”最常见原因，清洁后回波强度通常从 0 dB 升到 >40 dB，电脑即刻出数 。
探头距罐壁 <0.5 m 或正对进料口，会形成虚假盲区，把探头移到直径 1/2 处并重新标定，可恢复信号 。
5、萨博SAAB雷达探头9150064-871软件 / 参数核查
空罐时执行“Empty spectrum”学习，把虚假回波抑制掉；若盲区值设得比实际液位还大，系统会一直显示“- - -”，把盲区改为 0.3 m 以下即可 。
检查 PLC 组态里的“量程上限”是否与探头一致，单位（m/bar）选错也会导致“无显示”。
6、萨博SAAB雷达探头9150064-871仍无显示
经以上步骤 LED 正常、电流/485 数据帧就是发不出来，多为接口板电容鼓包或处理器死机；打开电子头若发现 100 µF/16 V 电容鼓包，更换同规格后 90 % 恢复 。
若更换电容仍无效，可判断为微波单元或高频电缆老化，建议联系 SAAB 授权售后更换同型号探头或返厂检修 。
操作提示：全程先断电再插拔，戴防静电手环；修复后在天线表面喷薄层防蚀蜡，可减少盐雾再次结晶造成无显示。
