  • 瓦锡兰工控机通信异常故障，如何破局维修？

瓦锡兰工控机通信异常故障，如何破局维修？

  • 维修类别：主机控制设备维修
  • 发布者：ZMT
  • 发布时间：12/17/2025
  • 项目描述：瓦锡兰工控机通信异常影响设备监控与控制，维修需先明确是网络通信、设备交互还是硬件提示类异常。网络异常要查物理连接、IP配置，修复驱动与配置；设备交互异常需检查硬件接口、核对通信参数，更新协议驱动；硬件故障排查网卡等模块，关注电源与散热情况，确保供电稳定、散热良好，保障通信恢复正常。
  • 在线咨询
瓦锡兰工控机通信异常故障，如何破局维修？

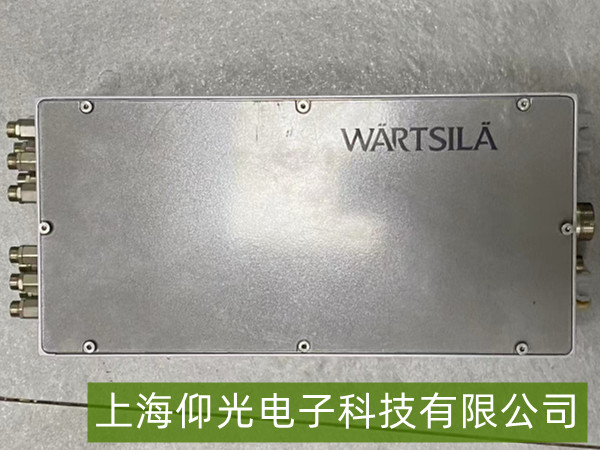

瓦锡兰工控机广泛应用于船舶自动化、动力系统监控等场景，通信异常（如无法连接网络、与PLC/传感器数据交互中断、屏幕提示通信错误）会直接影响设备监控与控制效率。以下是系统性破局维修思路与实操步骤：

一、快速定位故障现象
首先明确异常类型：
网络通信类：无法连接局域网/互联网（如ping不通网关）、IP冲突、丢包率高；
设备交互类：与PLC（如西门子S7）、传感器（如温度/压力变送器）数据收发失败，或报“通信超时”“协议错误”；
硬件提示类：工控机屏幕提示“网卡驱动异常”“串口/USB通信故障”等。

二、分模块排查与维修
1. 网络通信异常
基础检查：
检查物理连接：网线是否插紧（工控机网口与交换机/路由器端口）、网线是否破损（用测线仪检测通断）；无线网卡需确认是否启用且信号强度达标（观察工控机Wi-Fi图标）。
验证IP配置：通过工控机“网络设置”查看IP地址、子网掩码、网关是否与目标网络匹配（常见错误：IP冲突或未设置DHCP自动获取）。
测试基础连通性：用命令行工具（如Windows的ping 网关IP或ping 8.8.8.8）测试网络是否通畅，若超时则可能是网卡驱动或硬件故障。

驱动与配置修复：
重新安装网卡驱动：通过工控机品牌官网（如瓦锡兰配套工控机通常提供专用驱动包）下载对应型号的网卡驱动，卸载旧驱动后重新安装；无线网卡需同步检查SSID密码及加密协议（如WPA2）。
检查防火墙/安全软件：临时关闭工控机防火墙或第三方安全软件，排除规则拦截通信的可能。

2. 设备交互（串口/以太网）异常
硬件接口检查：
串口通信（如RS-232/485）：确认工控机串口线（如DB9接口）是否插紧，线缆是否支持对应协议（如RS-485需双绞屏蔽线）；检查串口终端设备（如PLC）的通信参数（波特率、数据位、停止位、校验位）是否与工控机设置一致（常见错误：波特率不匹配导致乱码）。
以太网通信：若通过工业以太网（如Profinet、Modbus TCP）连接PLC，需确认工控机网卡支持的协议栈已启用（如通过“设备管理器”检查“网络适配器”中是否有工业协议驱动），并核对IP地址是否在同一子网段。

协议与软件配置：
检查通信协议：瓦锡兰工控机通常预装特定工业协议软件（如Vacon变频器通信需Modbus RTU协议），确认软件中设备地址、寄存器号等参数与PLC/传感器配置一致。
更新协议驱动：通过瓦锡兰官方技术支持或设备手册，下载最新的通信协议驱动或固件（如PLC通信模块的FW升级包）。

3. 硬件故障排查

网卡/串口模块损坏：若物理连接、驱动及配置均正常，但通信仍失败，可能是工控机内置网卡、串口模块硬件故障（如电容鼓包、芯片烧蚀）。可通过“设备管理器”查看网卡/串口设备是否显示“黄色感叹号”（驱动异常）或“未知设备”（硬件未识别），必要时更换同型号模块（需专业维修人员操作）。

电源与散热影响：工控机长期高负荷运行可能导致电源供电不足或散热不良（如CPU过热降频），间接影响通信模块稳定性。检查电源模块输出电压（如+5V、+12V是否稳定），清理散热风扇灰尘，确保通风口无堵塞。
