ZOLLNER船用声音接收装置常见故障及解决方法
- 维修类别：通导设备维修
- 发布者：ZMT
- 发布时间：12/16/2025
- 项目描述：ZOLLNER船用声音接收装置常见故障及解决方法如下：无声音或声音小，查扬声器、功放模块、音量设置和信号源；声音失真有杂音，稳压、改善接地、排除干扰、换电容；按键/旋钮无响应，清洁触点、检修电路板、重插排线；无法开机，查电源、保险丝、主控板；环境适应性故障，加强密封、防腐蚀处理。
-
ZOLLNER船用声音接收装置常见故障及解决方法

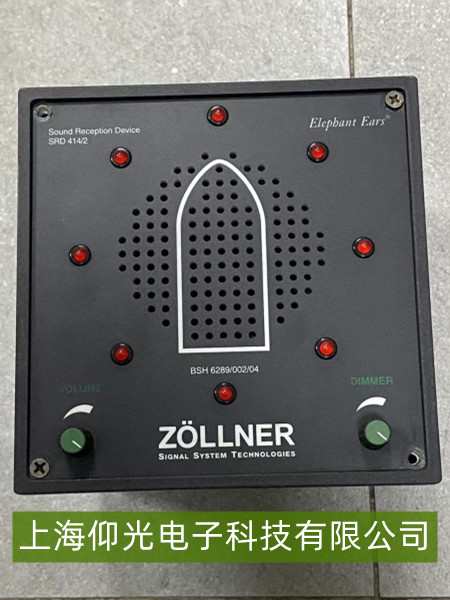

ZOLLNER船用声音接收装置是船舶通信、导航及安全预警系统的关键设备，其可靠性直接影响船员对声信号的获取（如雾号、警报、语音指令等）。以下是该装置在实际使用中常见的故障类型及对应的解决方法：
一、无声音输出或声音极小
故障现象：装置通电后无任何声音，或接收到的声信号音量极低，几乎无法辨识。
可能原因：
扬声器/耳机故障：扬声器损坏、连接线断路，或耳机插头接触不良；
功放模块异常：音频放大电路（功放芯片或功率管）失效，导致信号无法放大；
音量设置或静音模式：操作面板音量旋钮调至最低，或误触静音功能；
输入信号源问题：前置麦克风/接收天线故障，导致无有效声信号输入。
解决方法：
检查扬声器连接线是否松动或断裂，重新插拔或更换损坏的线缆；用万用表测试扬声器阻抗（正常值参考说明书，通常为4Ω~8Ω），若阻抗无穷大则需更换扬声器；
测试功放模块供电电压（如12V/24V DC），确认是否正常；若功放芯片发烫或无输出信号，需更换同型号芯片或模块；
调节操作面板上的音量旋钮至中间档位，检查静音开关是否处于关闭状态；
检查麦克风/接收天线是否脱落或损坏（如天线断裂会导致信号衰减），重新固定或更换天线。
二、声音失真或杂音干扰
故障现象：接收到的声音出现破音、嗡嗡声、电流声等杂音，影响信号清晰度。
可能原因：
电源纹波过大：装置供电不稳定（如船舶发电机电压波动），导致功放模块产生高频噪声；
接地不良：设备接地线接触不良或虚接，引入电磁干扰；
麦克风/天线干扰：附近有强电磁设备（如雷达、电机）靠近，或麦克风膜片老化；
音频处理电路故障：滤波电容失效或信号放大级元件损坏。
解决方法：
使用稳压电源或检查船舶供电系统，确保装置输入电压稳定（通常为24V DC±10%）；
检查设备接地线是否牢固连接至船舶主接地铜排，重新打磨接地点并紧固；
远离雷达、电动机等强电磁干扰源，调整麦克风安装位置；若麦克风老化（如膜片破损），需更换新麦克风；
检测音频处理电路板上的滤波电容（如电解电容），若鼓包或漏液则更换同规格元件。
三、按键/旋钮操作无响应
故障现象：调节音量、切换频道或开关机的按键/旋钮失效，操作后无对应功能反馈。
可能原因：
按键机械卡滞或触点氧化：长期使用导致按键内部弹簧老化，或触点氧化接触不良；
控制电路板故障：按键扫描芯片或信号传输线路损坏；
操作面板连接线松动：面板与主控板的连接排线脱落或断裂。
解决方法：
拆开操作面板，用酒精清洁按键触点（重点清理氧化层），手动按压按键测试是否恢复弹性；若按键弹簧断裂，需更换整个按键组件；
检查控制电路板上的按键扫描芯片（如常见的微控制器），用万用表测量其供电及信号输出是否正常；若芯片损坏，需更换同型号芯片；
重新插拔操作面板与主控板的连接排线，检查排线是否有折痕或断裂，必要时更换新排线。
四、装置无法开机
故障现象：通电后装置无任何反应（指示灯不亮，无启动声音）。
可能原因：
电源模块故障：输入电源线断路、保险丝熔断，或电源转换芯片（如DC-DC模块）损坏；
主控板硬件故障：核心控制芯片（如单片机）烧毁，或关键电路（如复位电路）异常；
外部供电问题：船舶配电箱至装置的电源开关跳闸，或供电线路接触不良。
解决方法：
检查装置电源输入线是否连接牢固，测量输入电压是否符合要求（如24V DC）；查看保险丝是否熔断（若熔断需排查短路原因后更换同规格保险丝）；
用万用表检测电源模块输出电压（如5V/3.3V），若无输出则更换电源转换芯片或模块；
检查船舶配电箱对应开关状态，确认未跳闸；重新插拔装置电源插头，确保接触良好；若主控板芯片损坏（如电容鼓包、芯片发烫），需返厂维修或更换主控板。
五、环境适应性故障（潮湿/盐雾腐蚀）
故障现象：装置在潮湿或高盐雾环境下易出现接触不良、元件锈蚀，导致间歇性失灵。
可能原因：
密封性不足：装置外壳密封胶条老化，水分或盐雾侵入内部；
金属元件腐蚀：电路板上的焊点、接线端子因盐雾腐蚀氧化，导致导电性下降。
解决方法：
定期检查装置外壳密封性，更换老化的密封胶条；安装时确保密封圈完全压紧；
对已腐蚀的焊点或端子，用砂纸打磨氧化层后重新焊接，或涂抹防潮防腐涂层（如硅胶绝缘漆）；长期停用时存放于干燥环境，或使用防潮箱保存。
