JRCS航行灯指示器TEST功能失效故障维修指南
- 维修类别：安全照明设备维修
- 发布者：ZMT
- 发布时间：12/15/2025
- 项目描述：JRCS航行灯指示器TEST功能失效，表现为完全无反应、部分灯不亮或功能异常，原因有按钮/电路故障、控制电路异常、指示灯元件问题、电源或接地故障。排查时先检查按钮外观并用万用表验证；再查控制电路与信号传输；接着检测指示灯元件；最后验证电源与接地，根据情况修复或更换部件。
-
JRCS航行灯指示器TEST功能失效故障维修指南

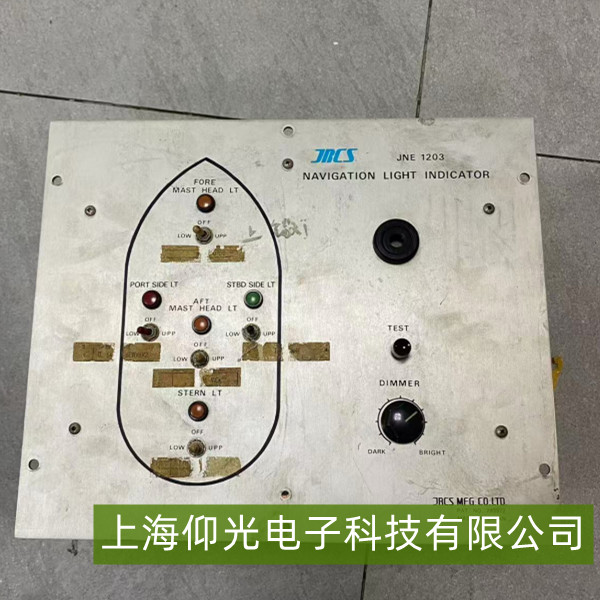

JRCS航行灯指示器（如JNE系列）的TEST功能用于快速检测指示灯（如艏灯、艉灯、舷灯状态灯）是否正常工作。若TEST功能失效（按下后指示灯无反应、部分灯不亮或无测试提示），可能影响航行前设备状态确认。以下是针对性维修指南，帮助快速定位并解决问题。
一、常见故障现象与潜在原因
TEST功能失效的典型表现包括：
完全无反应：按下TEST按钮后，所有指示灯均不亮，无任何测试提示；
部分灯不亮：仅个别指示灯（如艏灯对应指示灯）在TEST时未点亮，其他正常；
功能异常：TEST按钮按下后指示灯常亮不灭（无法复位），或测试逻辑混乱（如非测试状态下灯自动闪烁）。
核心原因通常集中在以下四类：
TEST按钮或电路故障：按钮触点氧化、接触不良，或内部短路/断路；
控制电路异常：TEST功能的触发电路（如继电器、控制芯片）损坏，或信号传输线路断路；
指示灯元件问题：对应指示灯灯泡/LED烧毁、灯座接触不良，或限流电阻失效；
电源或接地故障：TEST功能供电支路异常（如保险丝熔断），或接地不良导致信号无法传递。
二、分步排查与维修步骤
1. 基础检查：TEST按钮与物理状态
操作：断开指示器电源（确保安全），检查TEST按钮外观——若按钮表面脏污、松动，用软布清洁并重新按压测试；若按钮卡滞（按下后无法回弹），尝试用镊子调整按钮弹簧片（恢复弹性）。
快速验证：用万用表电阻档测量TEST按钮两端（未按下时应为断路，按下时应导通）。若始终导通（短路）或断路（接触不良），需更换同规格按钮（优先选原厂配件）。
2. 检查控制电路与信号传输
操作：若按钮正常但TEST功能仍失效，打开指示器后盖（断电！），找到TEST功能对应的控制电路（通常为继电器或控制芯片的特定引脚）。用万用表检测TEST按钮按下时，控制信号是否传递至指示灯电路（如测量继电器线圈是否得电，或芯片输出引脚是否有电压变化）。
重点排查：检查控制电路中的保险丝（通常为小型玻璃管或贴片保险），若熔断需更换同规格保险；观察电路板是否有烧蚀痕迹（如焊点发黑、铜箔断裂），若有则需修复线路或更换受损元件。
3. 指示灯元件检测
操作：若TEST按钮和控制电路正常，但个别指示灯不亮，可能是该灯本身故障。用万用表测量指示灯两端电压（TEST按下时应有正常工作电压，如24V DC系统下应为22-26V）——若无电压，检查灯座接触是否良好（重新插拔灯座，清理氧化层）；若有电压但灯不亮，更换同规格灯泡/LED（注意极性，LED需区分正负极）。
4. 电源与接地验证
操作：TEST功能通常依赖独立的供电支路（或与主电源共地）。用万用表测量TEST电路的供电电压（参考设备说明书标称值，如24V DC系统下应为20-28V），若电压异常，检查供电线路（如从主电源到TEST模块的线缆是否断路）；同时检测接地端子（通常为公共地线）是否牢固（用万用表测量接地电阻应接近0Ω），若接地不良需重新连接。
