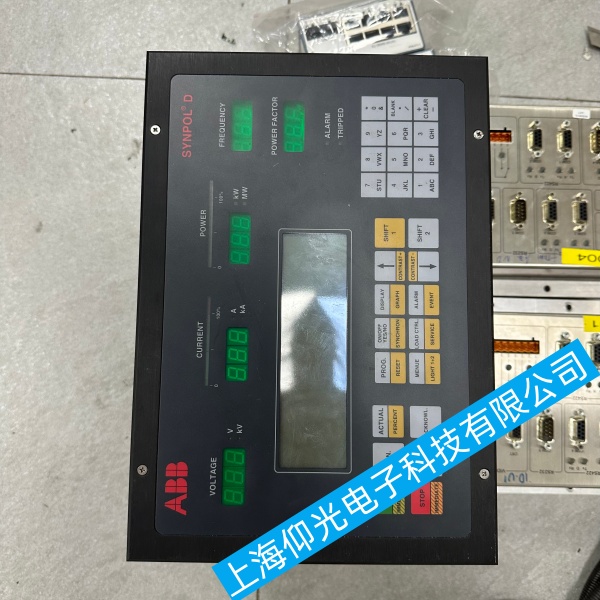

船舶ABB SYMPOL D控制器出现“操作无响应”时，可按照“电源→连接→干扰→系统→硬件”五步快速定位并解决。综合2025年最新维修案例，实操要点如下：
1、先船舶ABB SYMPOL D控制器确认供电
上电后看面板电源灯：不亮或间歇闪 ⇒ 用万用表量输入端子应有24 VDC，若低于20 V或波动>2 V，先查保险丝（机内5 A×250 V快熔）是否熔断、船电稳压模块是否异常；更换保险丝时必须同规格，严禁加大容量，以免扩大故障。
电源灯正常但仍死机，继续下一步。
2、重插船舶ABB SYMPOL D控制器所有连接
断电→防静电→将控制器与I/O、交换机、操作屏之间的以太网/CAN/串口线全部重插，确认无松脱、针脚无绿锈；盐雾环境插好后喷薄层防蚀蜡。
若带独立操作屏，还要检查屏到主机的USB/扁平电缆；有维修案例因电缆内部断股导致“触屏无反应”，换线即恢复。
3、排除船舶ABB SYMPOL D控制器干扰与过热
用红外测温枪扫控制器外壳，>60 ℃时先清灰、检查轴流风扇；箱内加装24 VDC小风扇常可解决夏季偶发死机。
旁边若有大功率变频器，把通讯线换屏蔽双绞，屏蔽层单端接地；仍闪断就加信号隔离器，案例表明可将误码率从10⁻³降到10⁻⁶。
4、船舶ABB SYMPOL D控制器软件/配置层面
长按面板“Reset”10 s，让系统冷启；如仍卡在开机画面，用Service端口连笔记本，通过ABB SYMPOL Tools查看是否有“OS missing”“CMOS battery low”等报错——缺系统则重刷IMG镜像，电池低则换3 V/CR2032后重新加载配置。
若近期升级过固件，可回退到上一版本再试；版本不兼容也曾导致“按键灯亮但操作无响应”。
5、船舶ABB SYMPOL D控制器硬件级检修
以上步骤无效→断电拆壳，目检主板有无电容鼓包、PCB焦痕；重点测5 V/3.3 V模块输出，若发现电压塌陷，多为DC-DC芯片或钽电容击穿，更换同型号元件即可。
电源灯亮但所有通讯口无数据，用示波器量CPU晶振应25 MHz±50 ppm，波形消失说明晶振或主控芯片损坏；现场有备件可直接整板替换，再不行就联系ABB船舶售后做板级维修。
按“先外后内、先软后硬”顺序，通常30 min内可定位90%故障；若仍无反应且无报警码，基本可判定为控制器本体硬件损坏，建议停止反复上电，直接送专业维修站检测，避免扩大损失。
