辅机控制设备维修

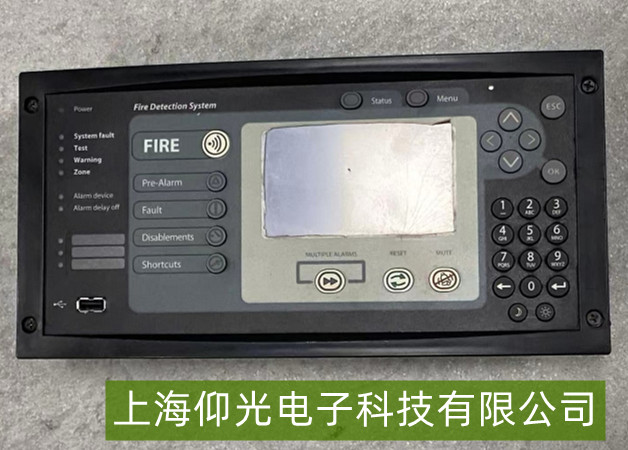

康士廉船用火警控制面板 “分区报警无反馈”故障维修
- 维修类别：辅机控制设备维修
- 发布者：ZMT
- 发布时间：11/27/2025
- 项目描述：康士廉船用火警控制面板“分区报警无反馈”，可能延误火灾处置。先初步排查，模拟测试确认故障分区，检查电源、回路供电及线路连接；再深入诊断，排查探测器、线路、控制面板设置及程序问题；最后根据结果修复故障，模拟报警测试，确保控制面板能实时显示报警分区、发出警报并记录信号。
-
康士廉船用火警控制面板“分区报警无反馈”故障维修指南
康士廉船用火警控制面板是船舶火灾监测系统的核心设备，“分区报警无反馈”指某防火分区触发火警（如烟感/温感探测器报警）后，控制面板未显示该分区的报警信息或反馈信号缺失，可能延误火灾处置。以下是系统性维修方法：
一、初步排查：确认故障现象与基础状态
验证报警触发
通过模拟测试（如按下该分区手动报警按钮或短接探测器回路），观察控制面板是否能收到其他分区的正常报警反馈（确认面板整体功能正常）。若仅目标分区无反馈，则问题集中于该分区回路或设备。
检查该分区实际是否发生火警（如现场是否有烟雾、高温），排除误判可能。
基础状态检查
电源与回路供电：确认控制面板的电源模块输出正常（通常为24V DC），并检查该分区回路的供电电压（用万用表测量回路接线端子电压，应在21-27V范围内）。电压不足可能导致探测器无法正常传输信号。
线路连接：检查该分区探测器至控制面板的信号线（通常为两芯总线或四芯线，具体参考面板说明书）是否松动、脱落或破损。重点查看接线端子是否氧化、腐蚀（船舶环境易导致金属端子生锈）。
二、深入诊断：分区回路与设备故障
1. 探测器或手动报警按钮故障
单个设备损坏：若该分区仅个别探测器/按钮无反馈，可能是设备本身故障（如烟感内部电路损坏、温感热敏元件失效）。可替换同型号备用设备测试，若替换后反馈正常，则原设备需更换。
设备污染或老化：船舶环境中，烟感易因油雾、灰尘堵塞导致灵敏度下降或误报/漏报，温感可能因长期高温环境老化。需清洁探测器滤网（如有）或检查其响应阈值是否符合标准。
2. 回路线路问题
线路断路/短路：用万用表测量该分区回路的通断性（正常情况下，未触发报警时回路电阻值应在几百欧姆至几千欧姆之间，具体参考设备参数；若电阻为无穷大则断路，接近零则短路）。断路可能因线路中间破损或接头松动，短路则可能因线路绝缘层破损（如被金属锐器划伤）。
信号干扰：船舶上的大功率设备（如电机、变频器）可能产生电磁干扰，影响总线信号传输。检查回路是否与强电线路平行敷设（需保持≥30cm间距），必要时加装屏蔽层或独立走线。
3. 控制面板分区设置或程序问题
分区地址配置错误：检查该分区在控制面板中的地址编码是否与实际探测器/按钮的地址匹配（部分面板需通过编程器设置分区与设备的对应关系）。若地址冲突或未正确注册，面板无法识别该分区的报警信号。
程序逻辑故障：控制面板的软件程序可能出现异常（如分区反馈功能被误关闭）。尝试重启面板（断电后重新上电），或恢复出厂设置（需谨慎，提前备份配置）。
三、维修与验证
故障修复：根据诊断结果，更换损坏的探测器/按钮、修复或更换故障线路（确保接头焊接牢固并做防水处理）、调整分区地址或程序设置。
测试验证：修复后，通过模拟报警（触发该分区手动按钮或加热温感至动作温度）测试控制面板是否能实时显示报警分区、发出声光警报，并记录反馈信号（部分面板可查看历史报警日志）。
