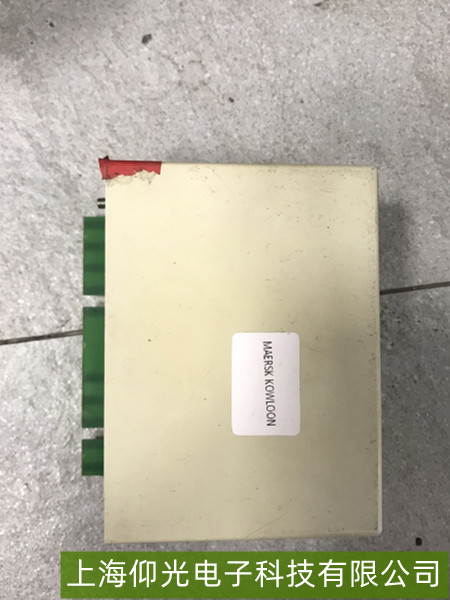

船舶自动驾驶仪控制器模块常见故障及维修指南
- 维修类别：通导设备维修
- 发布者：ZMT
- 发布时间：10/24/2025
- 项目描述：船舶自动驾驶仪控制器模块常见故障包括系统无法启动、舵角控制异常、通信中断及显示屏问题，原因涉及电源、传感器、执行机构、通信接口及软件等多方面。维修时，应先进行基础排查，测试传感器与执行机构，处理通信故障，恢复软件与参数。预防性维护需防潮、防盐雾、防振动，并定期校准以确保系统稳定。
-
船舶自动驾驶仪控制器模块常见故障及维修指南
一、常见故障现象及原因分析
系统无法启动或频繁重启
电源问题：供电电压不稳、保险丝熔断或电源模块损坏。
主控板故障：CPU、存储器芯片或电路板线路短路/断路。
软件崩溃：程序跑飞或数据丢失，需重新刷写固件。
舵角控制异常（偏航、不响应）
传感器故障：舵角反馈传感器（如电位器、编码器）信号失真或断线。
执行机构问题：液压舵机泄漏、电机驱动器损坏或机械卡滞。
PID参数失调：动态响应参数（如比例增益、积分时间）需重新校准。
通信中断（与雷达/GPS/ECDIS失联）
接口松动/腐蚀：RS485、CAN总线或以太网接口接触不良（常见于潮湿环境）。
协议配置错误：设备地址、波特率或数据格式不匹配。
电磁干扰：电缆未屏蔽或靠近大功率设备导致信号噪声。
显示屏花屏或触控失灵
屏幕排线老化：频繁振动导致连接器松动。
触控芯片损坏：静电或进水引发故障。
二、维修步骤与方法
基础排查
检查电源：测量输入电压（通常24VDC±10%），测试保险丝通断。
观察指示灯：主板状态灯是否正常（如电源灯、通信灯）。
传感器与执行机构测试
舵角反馈校准：手动转动舵叶，对比传感器输出与实际角度。
驱动信号检测：用示波器测量PWM输出是否正常（如舵机驱动信号）。
通信故障处理
物理层检查：重新插拔接口，清洁氧化触点，更换破损电缆。
协议分析：通过调试工具（如CANalyzer）抓取总线数据，核对报文格式。
软件与参数恢复
复位出厂设置：通过组合键或专用软件恢复默认参数。
固件升级：从官网下载最新版本，通过USB或串口烧录。
三、预防性维护建议
防潮防盐雾：定期喷涂电路板三防漆，密封接线盒。
振动防护：加固模块安装支架，使用防松脱连接器。
定期校准：每6个月校验传感器精度和舵机响应。
四、专业维修提示
若故障涉及核心芯片（如FPGA、DSP）或需专业设备诊断，建议联系原厂或认证服务商（如上海仰光电子科技有限公司），避免自行拆解导致系统锁死或二次损坏。
附：关键参数参考
舵角控制误差：通常要求≤±1°。
通信波特率：CAN总线默认250kbps，RS485常见38400bps。
