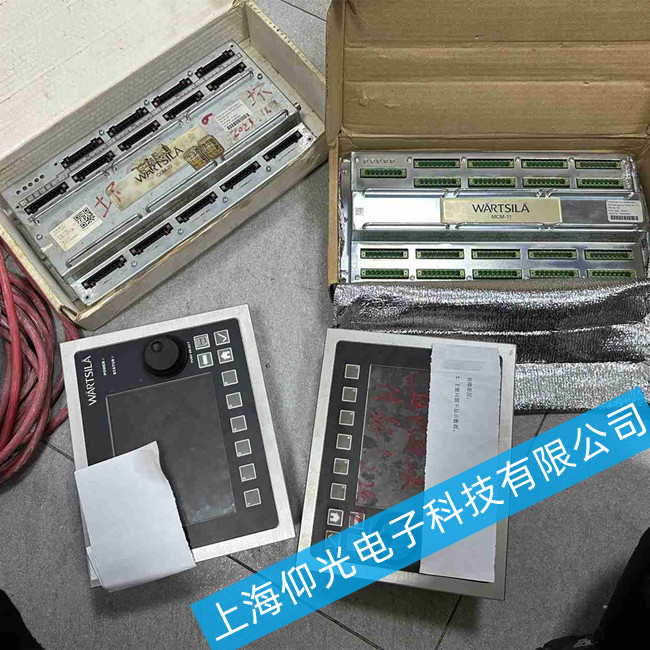

青岛瓦锡兰WARTSILA MCM-11主控制模块通讯故障维修

以下是针对瓦锡兰WARTSILA MCM-11主控制模块通讯故障的维修方案及操作流程：

一、物理连接排查

‌检查总线及接口‌

全面检查通讯总线（如CAN总线、以太网等）的物理连接，确认所有接口插接牢固，无松动或氧化痕迹。

若发现线缆破损、断裂或插头腐蚀，需更换同规格线缆或使用砂纸打磨插头后涂抹导电膏。

‌保险丝与电源检测‌

检查总线上的保险丝是否熔断或断路器是否跳闸，及时更换保险丝或重置断路器。

测量通讯模块的供电电压是否稳定（通常为24VDC），若异常需修复或更换电源设备。

二、通讯模块与硬件检测

‌模块状态检查‌

观察通讯模块的指示灯状态：正常应为规律闪烁，若常亮、常灭或异常闪烁，可能为模块故障。

使用示波器或万用表检测模块输入/输出信号，对比标准参数判断芯片或电路是否异常56。

‌更换故障组件‌

若发现电源板输出电压异常、光通子板故障或保护二极管损坏，需更换同型号组件67。

检查光纤连接是否插错位置或存在折损，必要时更换光纤并重新配置拓扑结构56。

三、固件与软件处理

‌驱动程序与协议验证‌

确认设备驱动程序和通讯协议（如Modbus、Profibus）已正确安装，必要时重新安装或更新版本。

检查控制系统的配置文件，确保节点地址、拓扑顺序与设计图纸一致。

‌固件升级与参数重置‌

若通讯协议不兼容或固件版本过旧，需通过专用调试软件升级固件。

清除CMOS或恢复出厂设置，排除参数配置错误导致的通讯中断。

四、环境与干扰防护

‌环境监测‌：确保模块工作环境温度≤45℃、湿度≤80%，避免灰尘堆积影响散热。

‌抗干扰措施‌：检查周边是否存在强电磁干扰源（如变频器、大功率电机），必要时加装屏蔽层或隔离器。

五、专业维修建议

若上述步骤无效，可能涉及主板芯片级故障（如CPU或通讯控制器损坏）、内部电路短路或固件底层代码异常，需联系上海仰光服务商进行模块级维修或更换。

‌注意事项‌：

操作前需断电并佩戴防静电手环，避免静电损伤敏感元件。

涉及总线拓扑调整或固件升级时，需提前备份配置文件，防止数据丢失
